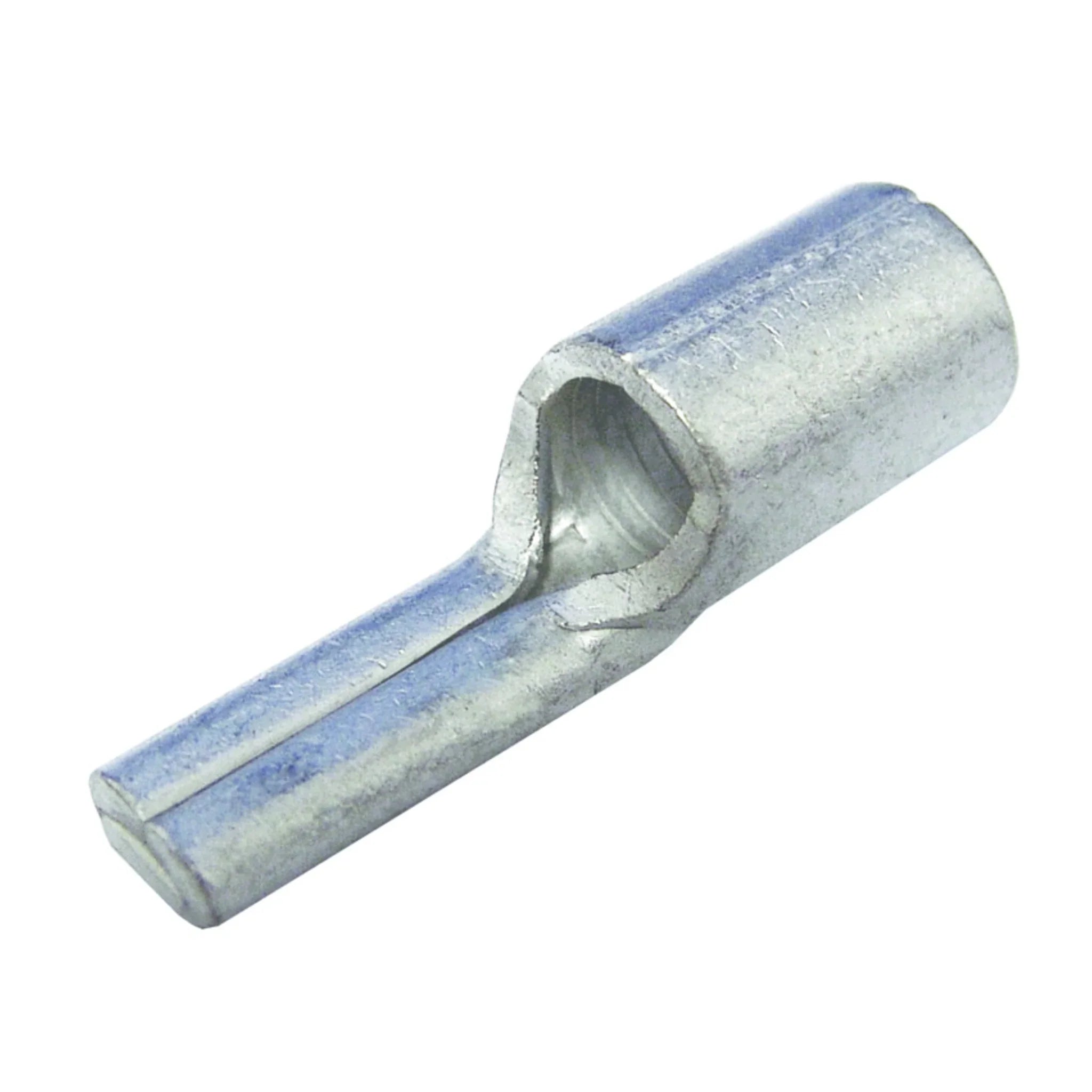

Quetschkabelschuh unisoliert zugfest, M2–M20, 0,5–95 mm²

Dieses Programm unisolierter Quetschkabelschuhe deckt mit Gewinden von M2 bis M20 und Querschnitten von 0,5 bis 95 mm² eine ungewöhnlich große Spanne ab — von der Feinverdrahtung an Leiterplattenbolzen bis zum Hauptleiteranschluss. Das Quetschen umschließt den Leiter formschlüssig, schützt ihn vor Aufspleißen und ergibt eine dauerhaft stabile elektrische Verbindung. Der Werkstoff ist verzinntes Kupfer.

Nutzen

• Sehr breites Gewindespektrum von M2 bis M20 aus einer Produktfamilie — weniger Restbestände im Lager.
• Für zugfeste Verbindungen freigegeben.
• Verzinntes Kupfer hält den Übergangswiderstand niedrig und schützt die Presszone vor Korrosion.
• Unisolierte Ausführung — die Verbindung kann nach dem Verpressen frei mit Schrumpfschlauch oder Kappe isoliert werden.
• Ausgelegt für mehrdrähtige und feindrähtige Rundleiter.

Anwendung

Eingesetzt werden die Schuhe an allen Bolzen- und Schraubanschlüssen, an denen keine isolierte Ausführung gefordert ist: Sammelschienen, Erdungspunkte, Motor- und Geräteklemmen, Prüf- und Messaufbauten. Die Auswahl erfolgt über zwei Größen — Bolzenmaß der Anschlussstelle und Leiterquerschnitt; beide müssen zusammenpassen, sonst stimmt entweder die Auflagefläche oder die Presszone nicht. Verpresst wird mit einer Quetsch- beziehungsweise Presszange, deren Profil zum Querschnitt gehört; bei den größeren Querschnitten ist eine hydraulische Presse mit passender Pressform sinnvoll. Für massive Leiter und für Lackdraht ist die Ausführung nicht vorgesehen, ebenso wenig für Anwendungen mit hohen Temperaturen. Wo die Anschlussstelle berührungssicher sein muss, isolieren Sie die verpresste Verbindung nachträglich.

Lieferumfang

Geliefert im Blister; die Stückzahl je Packung richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 0,1..0,5 mm²
• Min. AWG-Größe = 20
• Ausführung = DIN-Ausführung
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Isolation = ohne
• Nennstrom = 10 A
• Anzahl der Abzweige = 1
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
