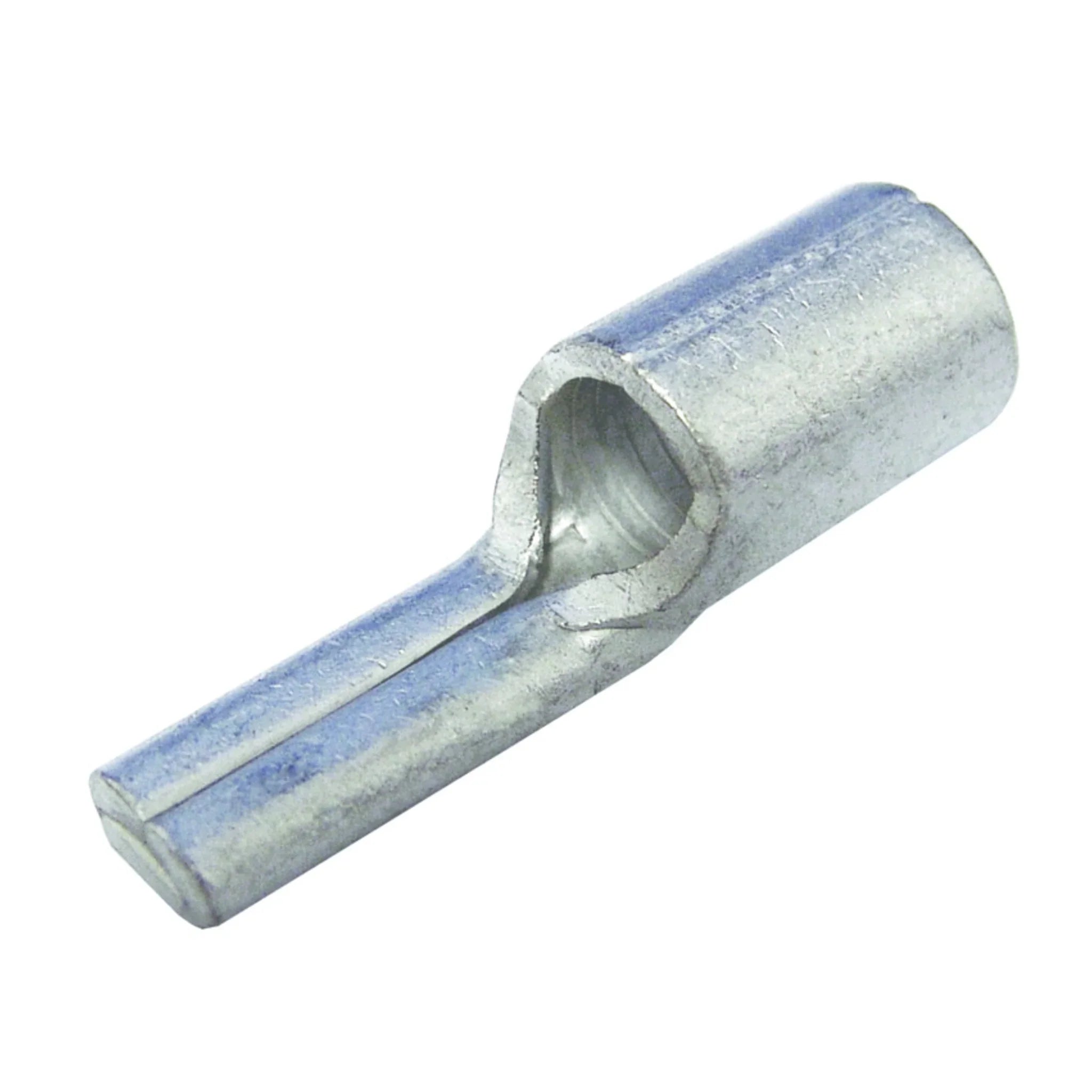

Quetschkabelschuh Stiftform zugfest, 25 mm²

Der Stiftkabelschuh formt das Ende einer flexiblen Litze in einen massiven Stift um. Damit lässt sich ein feindrähtiger Leiter auch dort anschließen, wo die Klemmstelle eigentlich einen starren Leiter erwartet, etwa an Schraubklemmen größerer Leistungsschalter oder an Durchführungsklemmen. Die Verpressung hält den Leiterquerschnitt zusammen und verhindert, dass sich einzelne Drähte unter der Klemmschraube wegdrücken.

Nutzen

• Zugfeste Verpressung, dadurch mechanisch belastbare Verbindung zwischen Leiter und Stiftteil.
• Genormter Querschnittsbereich und definierter Nennstrom von 108 A als klare Auslegungsgrundlage.
• Freigegeben für mehrdrähtige und feindrähtige Rundleiter, nicht für massive Leiter.
• Unisolierte Ausführung, die sich nach dem Verpressen mit Schrumpfschlauch abdecken lässt.
• Kupfer als Grundwerkstoff für einen niedrigen und über die Lebensdauer stabilen Übergangswiderstand.

Anwendung

Eingesetzt wird der Stiftkabelschuh im Schaltschrank- und Anlagenbau an allen Klemmstellen, die einen starren Leiterquerschnitt brauchen. Der abisolierte Leiter wird bis zum Anschlag in die Hülse geführt und mit einer Presszange verpresst, deren Pressform zum Querschnitt passt; anschließend wird der Stift in die Klemme eingeführt und verschraubt. Achten Sie bei der Auswahl auf drei Dinge: den Leiterquerschnitt, die Länge und den Durchmesser des Stiftteils im Verhältnis zum Klemmschacht und den Nennstrom der Verbindung. Ist der Stift zu lang, steht er hinten aus der Klemme heraus; ist er zu kurz, liegt er nicht vollflächig unter der Klemmschraube. Für Lackdraht und Flachleiter ist die Ausführung nicht vorgesehen.

Lieferumfang

Geliefert im Blister. Die Stückzahl je Blister richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Nennquerschnitt = 25 mm²
• Min. AWG-Größe = 4
• Max. AWG-Größe = 4
• Geeignet für massive Leiter = nein
• Geeignet für mehrdrähtige Leiter = ja
• Geeignet für feindrähtige Leiter = ja
• Geeignet für hohe Temperaturen (bis 650 °C) = nein
• Geeignet für Lackdraht = nein
• Geeignet für Rundleiter = ja
• Geeignet für Flachleiter = nein
• Werkstoff = Kupfer
• Isolation = ohne
• Nennstrom = 108 A
• Art der Verbindung = Endverbinder
• Anzahl der Abzweige = 1
• Für zugfeste Verbindungen = ja
• Ölstopp/Mittelsteg = nein
