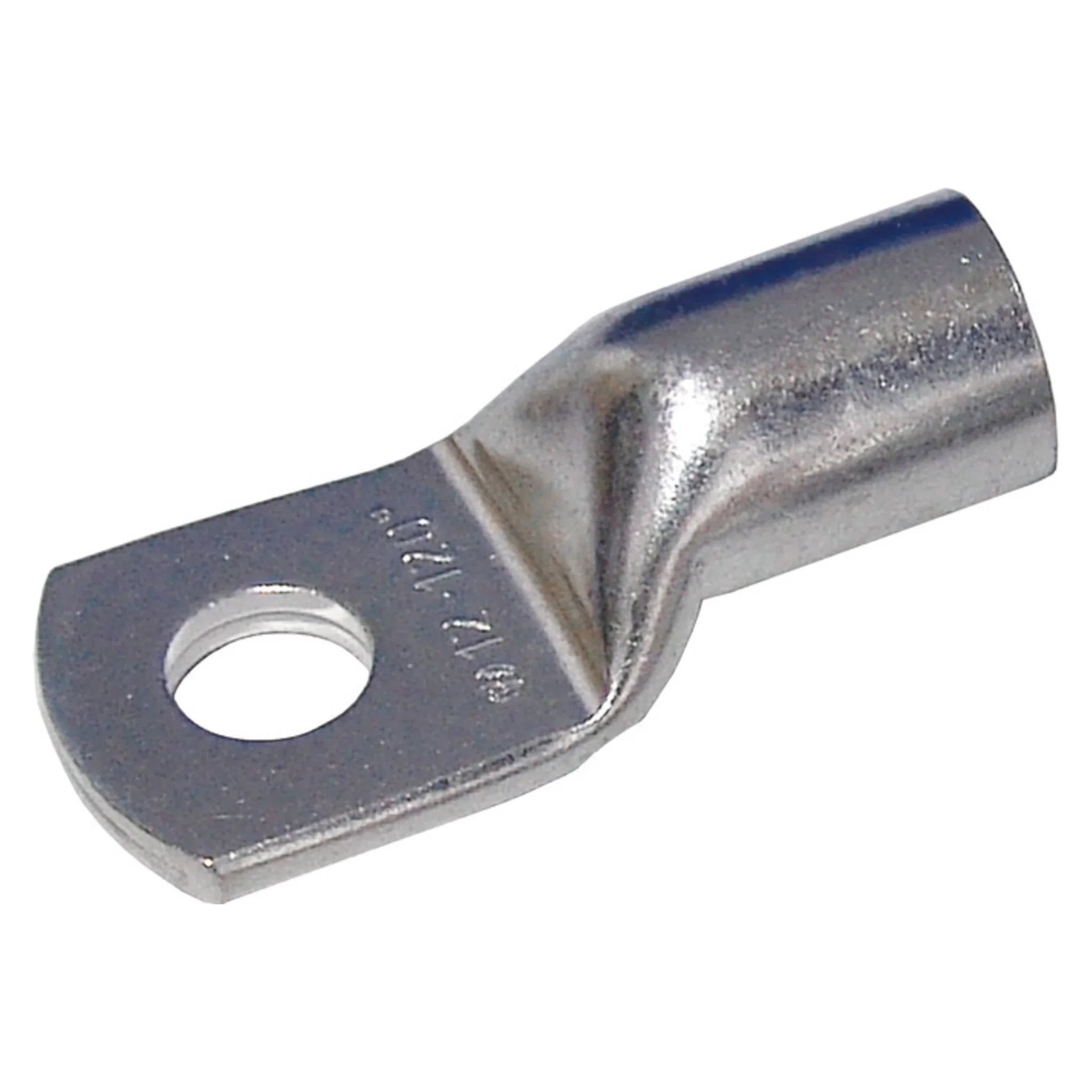

Rohrkabelschuh Euro-Serie für Cu-Leiter, M3–M20, 0,75–400 mm²

Die Euro-Serie ist ein durchgehendes Rohrkabelschuh-Programm aus Kupfer für Kupferleiter: von der 0,75 mm² starken Steuerader bis zum 400 mm² Hauptleiter, von M3 an der Geräteklemme bis M20 an der Sammelschiene. Das Verpressen schützt den Leiter vor Aufspleißen und ergibt eine mechanisch wie elektrisch dauerhaft stabile Verbindung.

Nutzen

• Kupfer-Rohrkabelschuh in Ringform für die formschlüssige Auflage unter Schraube oder Mutter.
• Sehr weiter Querschnittsbereich von 0,75 bis 400 mm² innerhalb einer Serie.
• Bolzengewinde von M3 bis M20 – auch die kleinen Geräteanschlüsse sind abgedeckt.

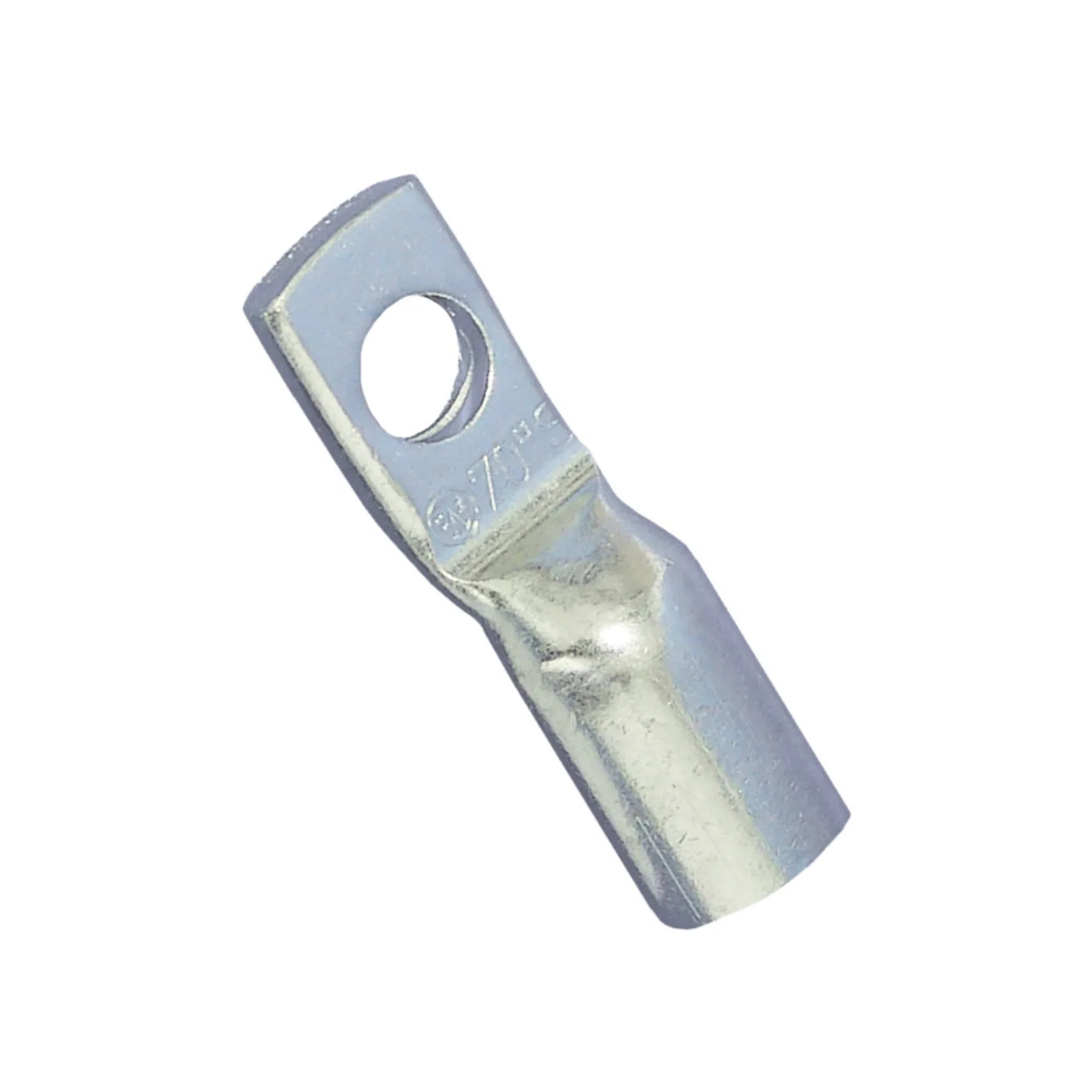

• Wahlweise in Standard- oder schmaler Flanschausführung für eng stehende Anschlussbolzen.
• Unisoliert und ohne Sichtloch, dadurch schlanke Bauform.

Anwendung

Der Leiter wird auf Rohrlänge abisoliert, bis zum Anschlag eingeschoben und mit dem zum Querschnitt passenden Presswerkzeug verpresst; bei den kleinen Querschnitten genügt eine Handpresszange, ab den mittleren Größen arbeiten Sie mit hydraulischem oder Akku-Werkzeug. Querschnitt und Bolzenmaß werden getrennt gewählt – erst der Leiter, dann die Klemmstelle. Wenn die Anschlussbolzen dicht nebeneinanderliegen oder der Klemmenraum schmal ist, greifen Sie zur schmalen Flanschausführung, damit sich benachbarte Kabelschuhe nicht berühren. Diese Kabelschuhe sind für Kupferleiter bestimmt; Aluminiumleiter brauchen Al- oder Al/Cu-Ausführungen. Für Berührungsschutz oder Aderkennzeichnung ergänzen Sie einen Schrumpfschlauch.

Lieferumfang

Geliefert im Blister. Querschnitt, Bolzengewinde, Flanschausführung und die Stückzahl je Verpackungseinheit richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Anschlusswinkel = 180° (horizontal)
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Nennquerschnitt = 0,75 mm²
