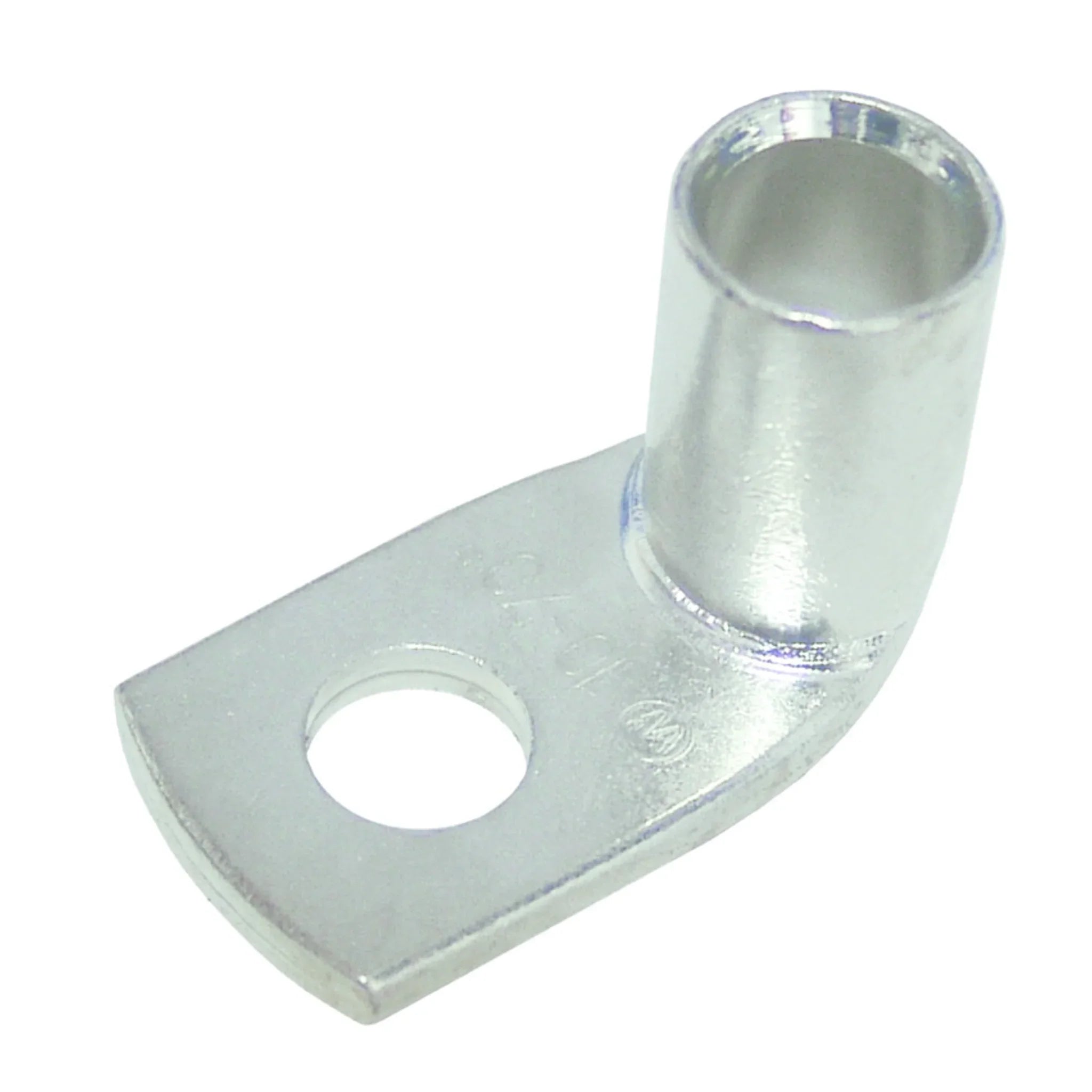

Rohrkabelschuh Euro-Serie 90° gewinkelt, 0,75–300 mm²

Die um 90° abgewinkelte Fahne führt den Leiter im rechten Winkel vom Anschlusspunkt weg. Das ist die übliche Lösung, wenn Klemmenkasten oder Schaltfeld so flach bauen, dass ein gerader Kabelschuh die Leitung in einen unzulässig engen Biegeradius zwingen würde.

Nutzen

• 90°-Fahne, damit die Leitung ohne engen Biegeradius aus dem Anschlussraum geführt wird.
• Kupfer-Presshülse: Das Verpressen schützt den Leiter und ergibt eine dauerhaft stabile Verbindung.
• Sehr breites Programm von 0,75 bis 300 mm² und M3 bis M20 aus einer Bauform.
• Ringform mit einer Bohrung in Standard-Flanschausführung, ohne Sichtloch.
• Einheitliche Euro-Serie – Kabelschuh und Presswerkzeug bleiben über alle Querschnitte zuordenbar.

Anwendung

Der gewinkelte Rohrkabelschuh wird in Schaltschränken, Motorklemmenkästen, Verteilungen und an Sammelschienen gesetzt, wenn die Leitung von unten oder von der Seite an den Anschlusspunkt kommt. Der Leiter wird auf Rohrlänge abisoliert, vollständig eingeschoben und verpresst; bei kleinen Querschnitten genügt eine Handpresszange, ab den mittleren Querschnitten arbeiten Sie mit hydraulischem oder Akku-Werkzeug und der passenden Sechskant-Pressform. Wählen Sie Bolzenmaß und Querschnitt getrennt voneinander: Das Gewinde richtet sich nach der Klemmstelle, der Querschnitt nach dem Leiter. Prüfen Sie vor der Montage, in welche Richtung die Fahne zeigen soll, denn nach dem Verpressen lässt sich der Kabelschuh nicht mehr verdrehen. Für Aluminiumleiter ist diese Kupfer-Ausführung nicht vorgesehen.

Lieferumfang

Geliefert werden Rohrkabelschuhe im Blister. Querschnitt, Anschlussgewinde und die Stückzahl je Blister richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Anschlussgewindemaß (metrisch) = 3
• Anschlusswinkel = 90°
• Flanschform = Ringform
• Schmale Flanschausführung = nein
• Isoliert = nein
• Mit Sichtloch = nein
• Werkstoff = Kupfer
• Nennquerschnitt = 0,75 mm²
