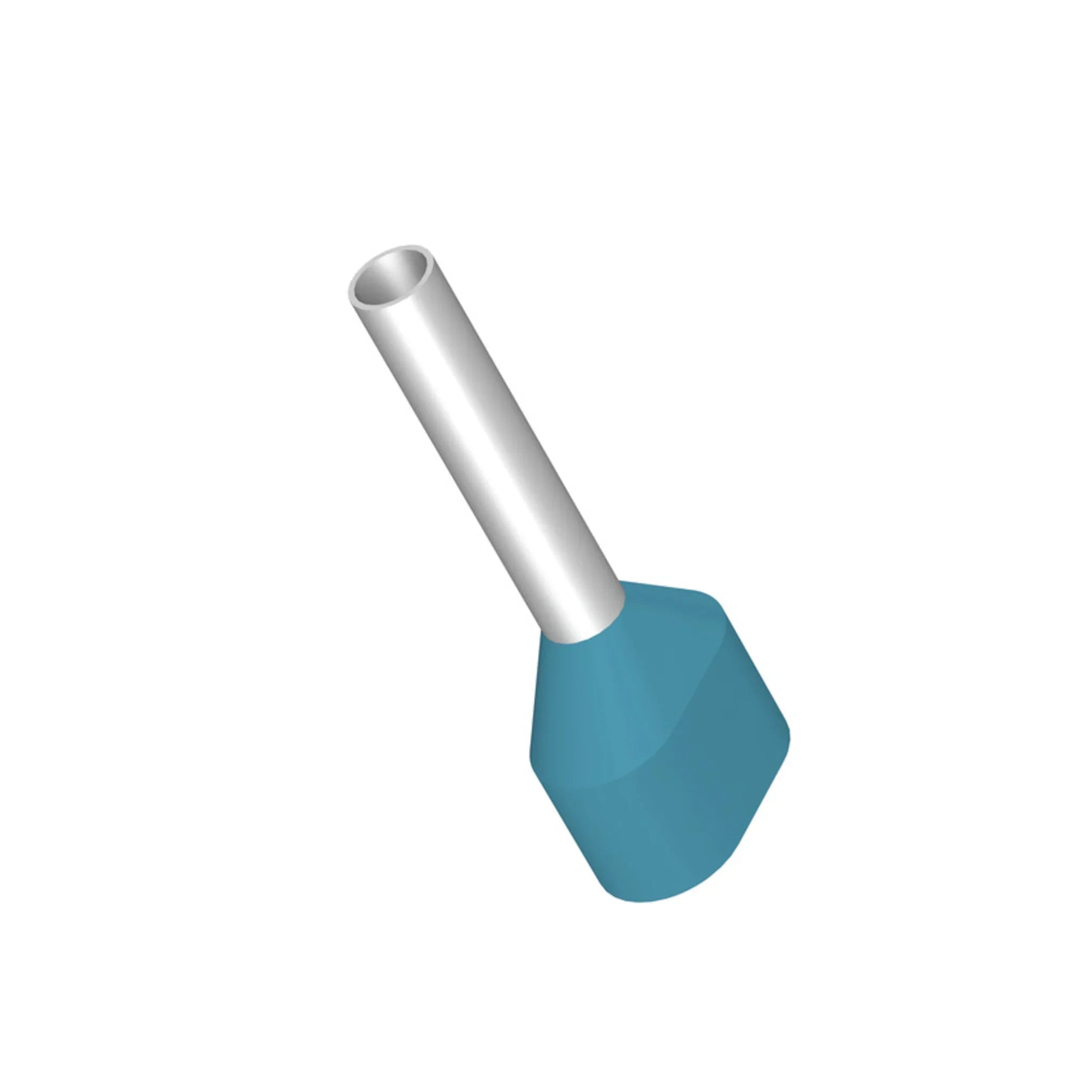

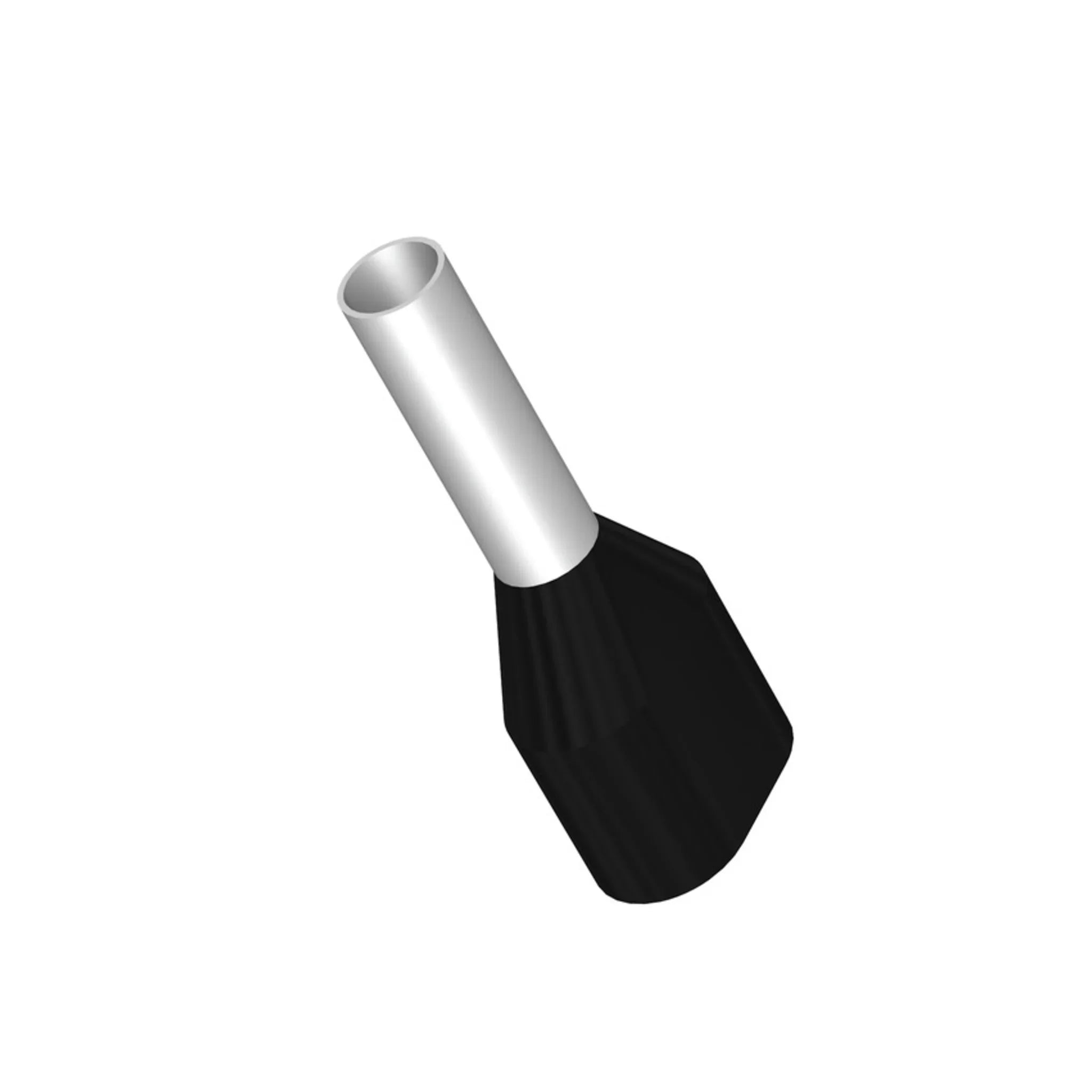

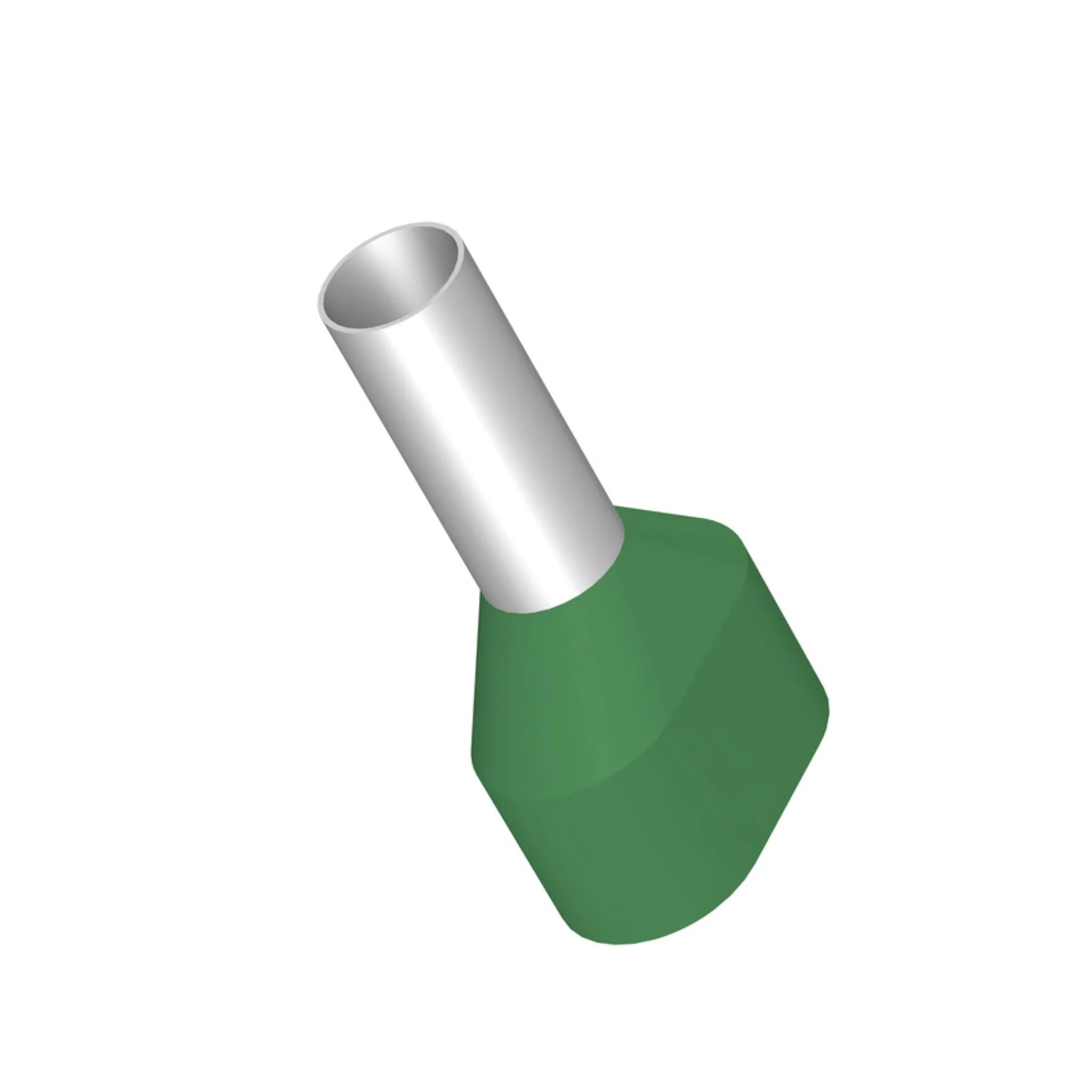

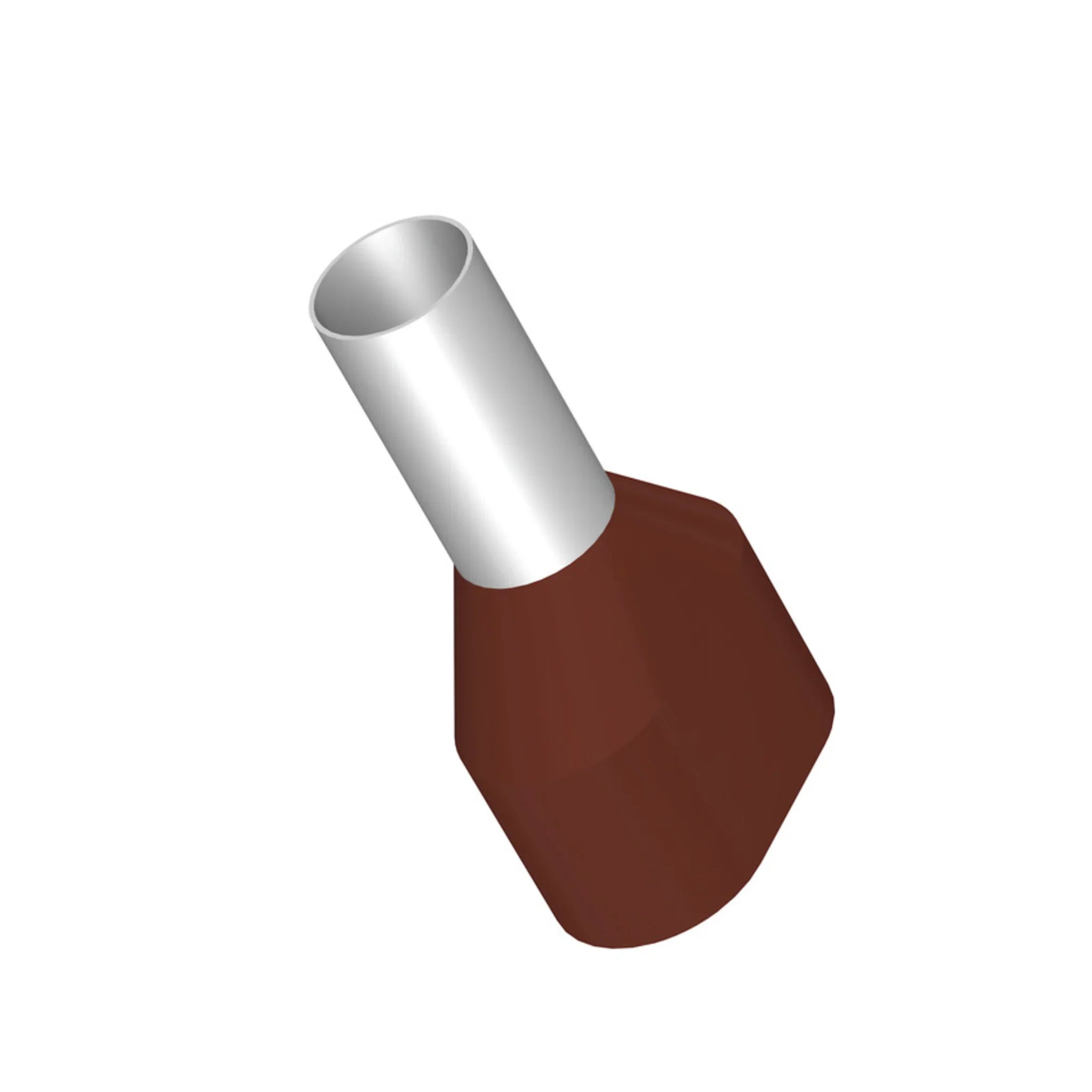

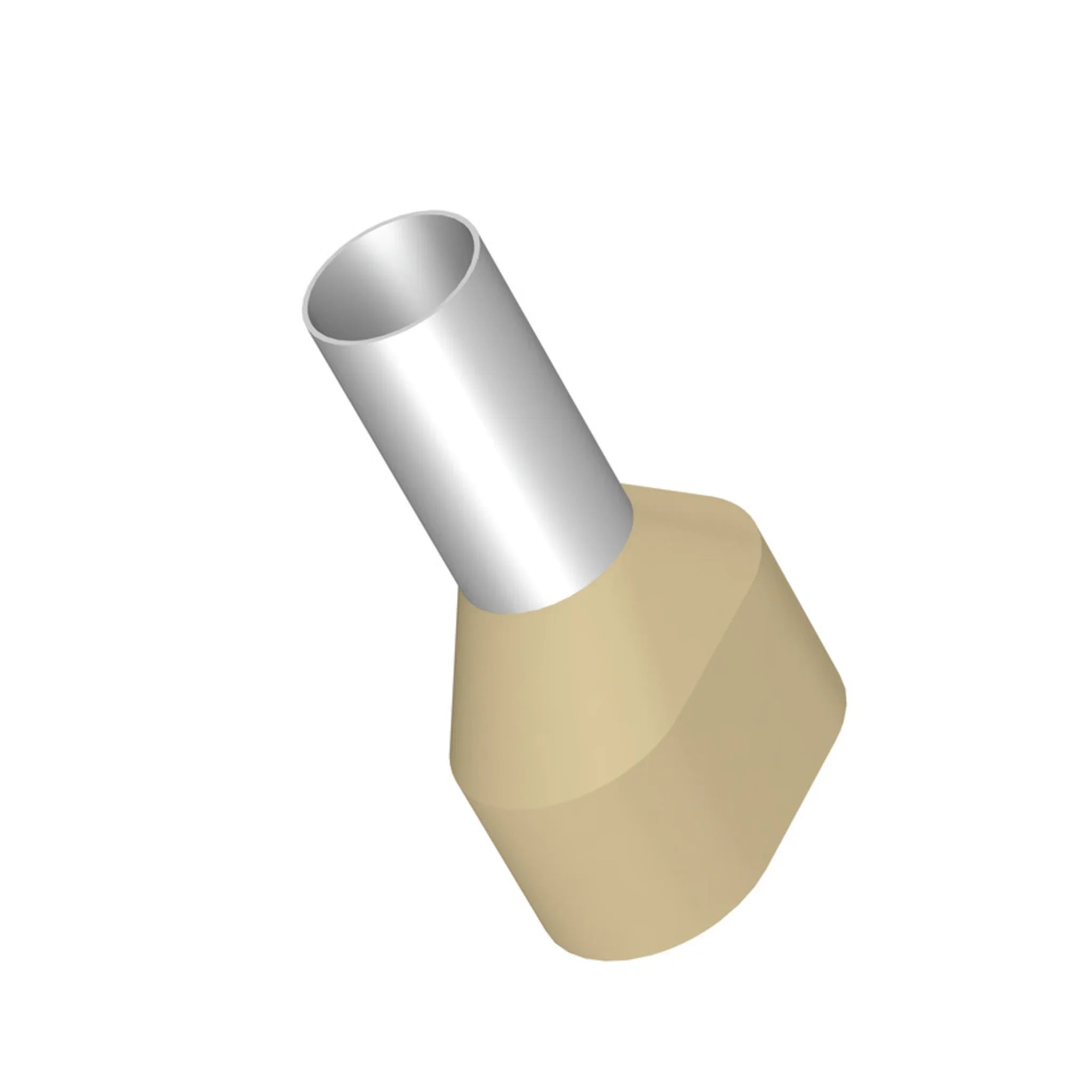

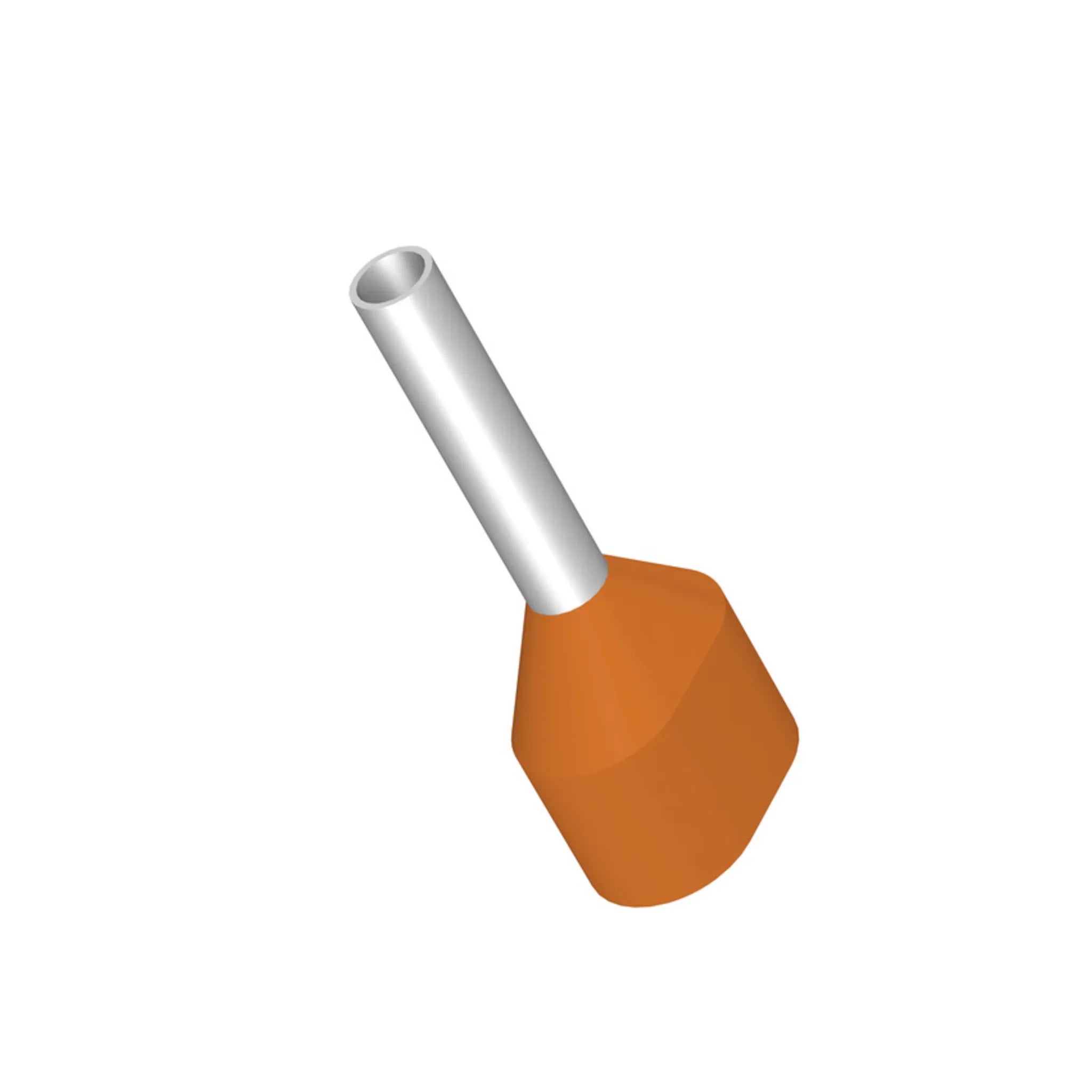

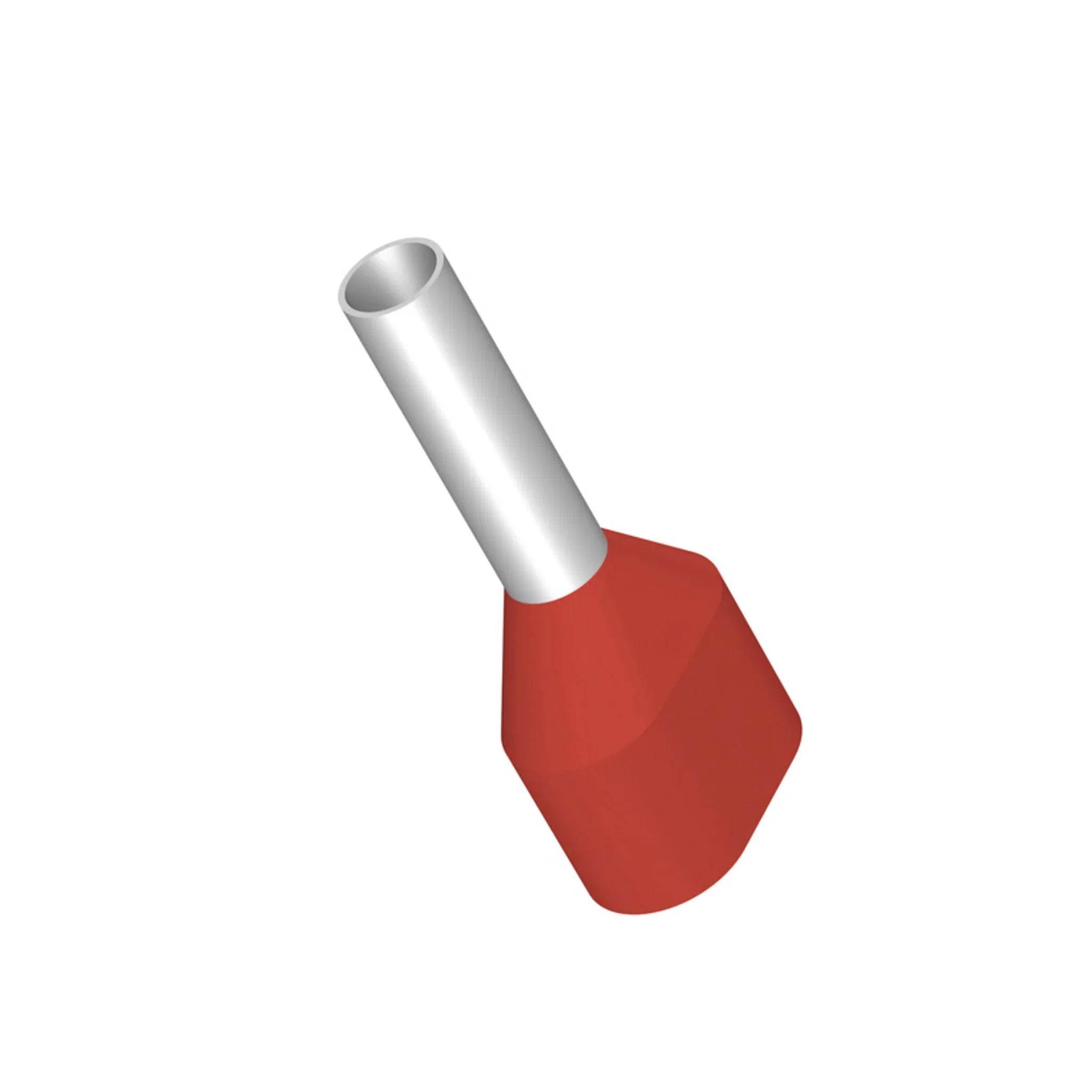

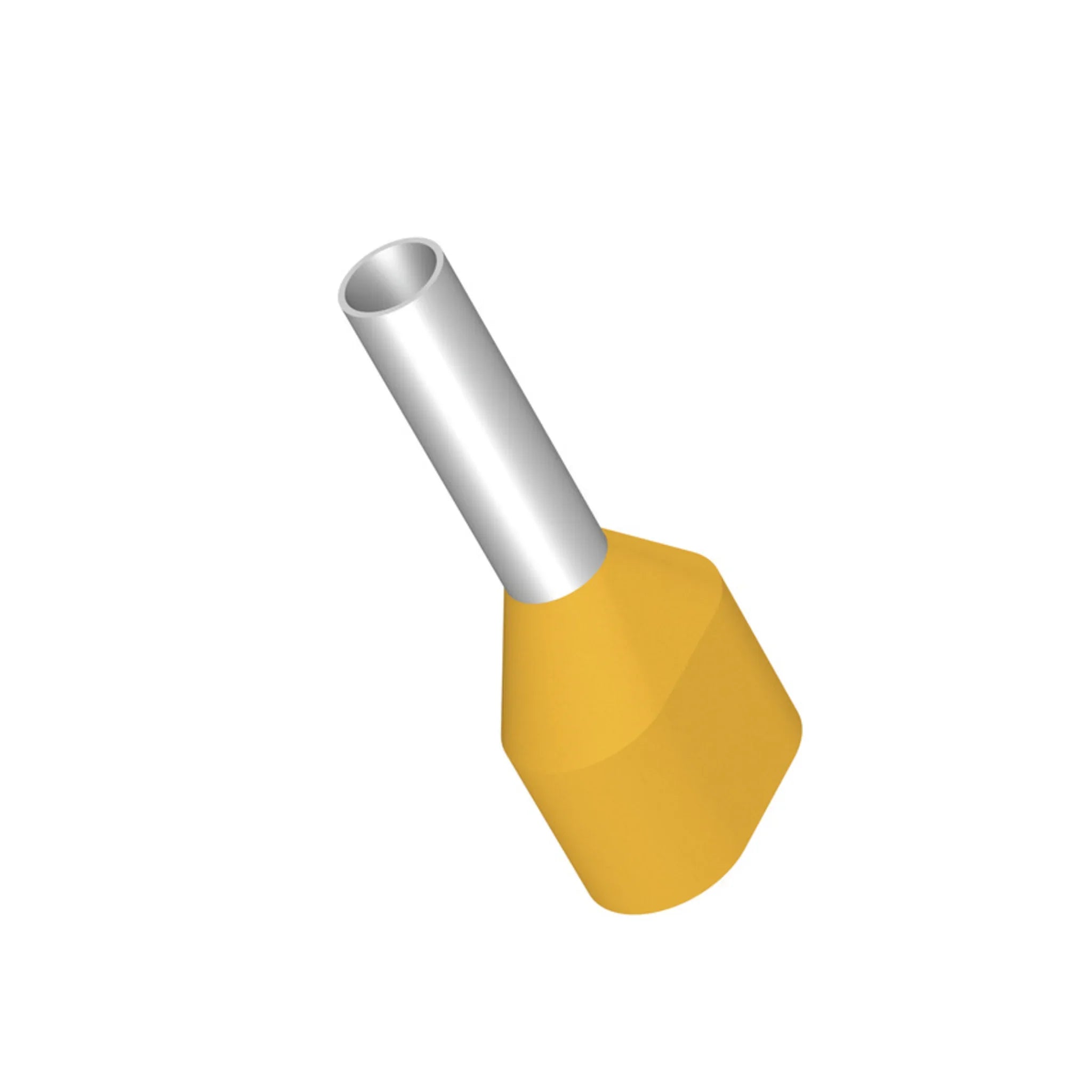

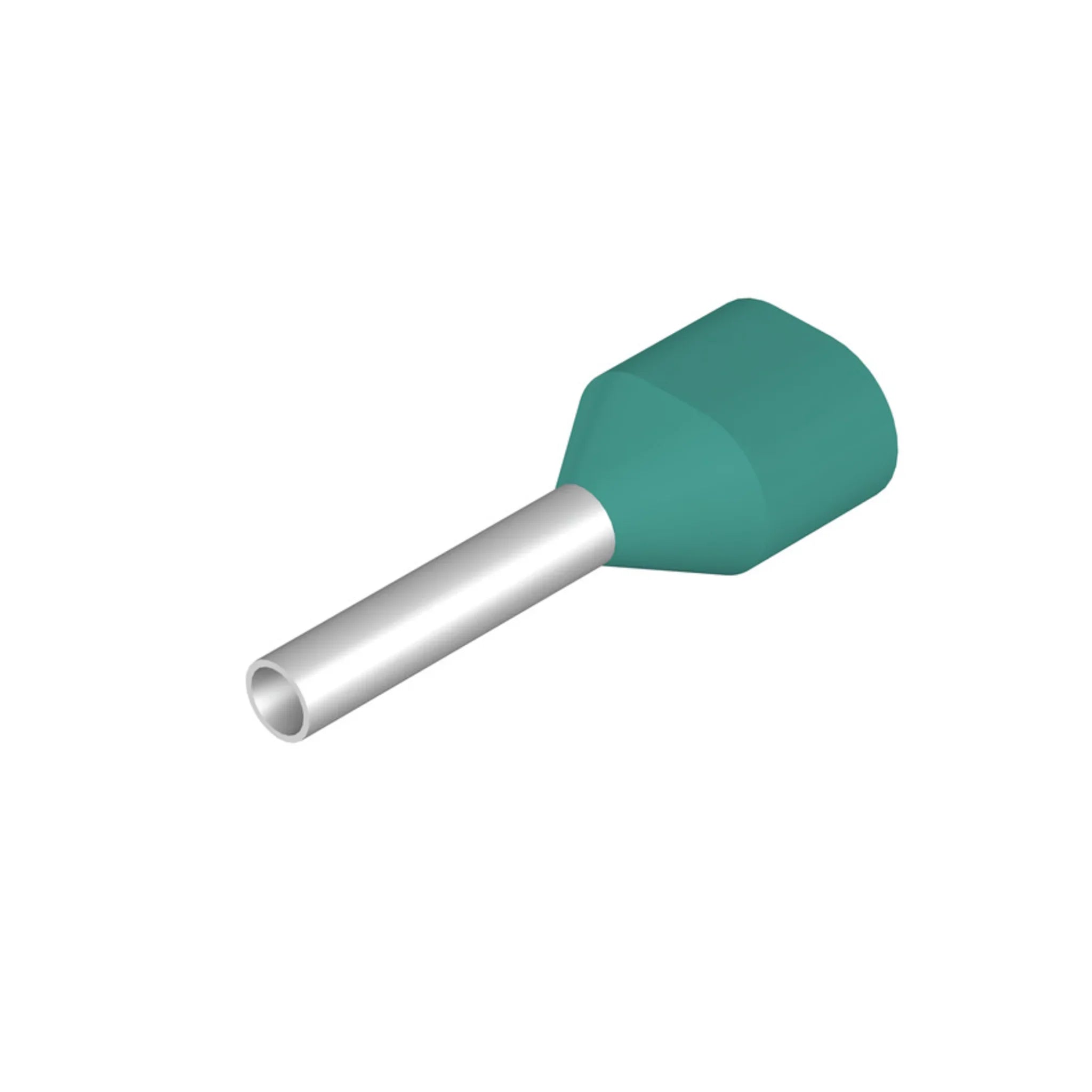

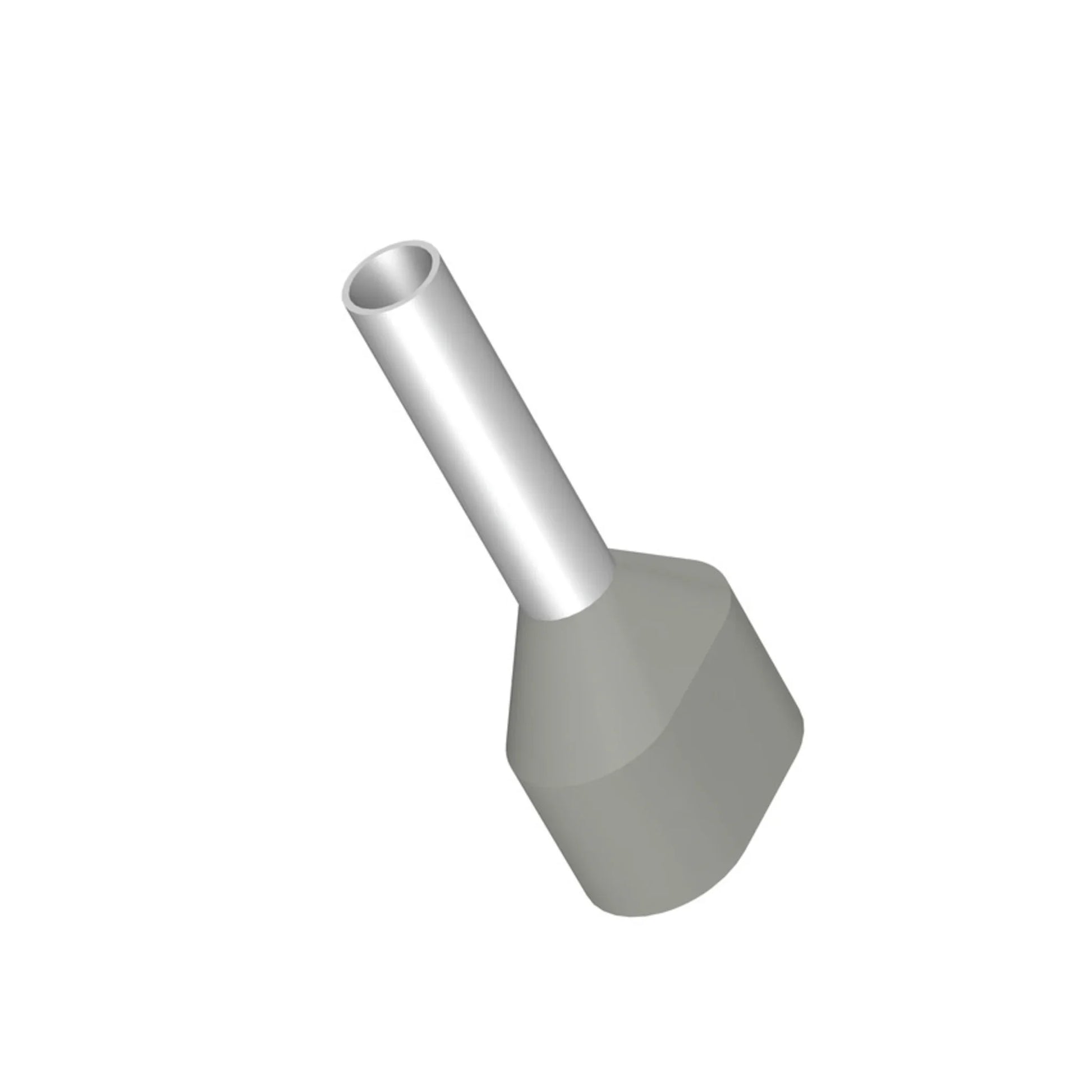

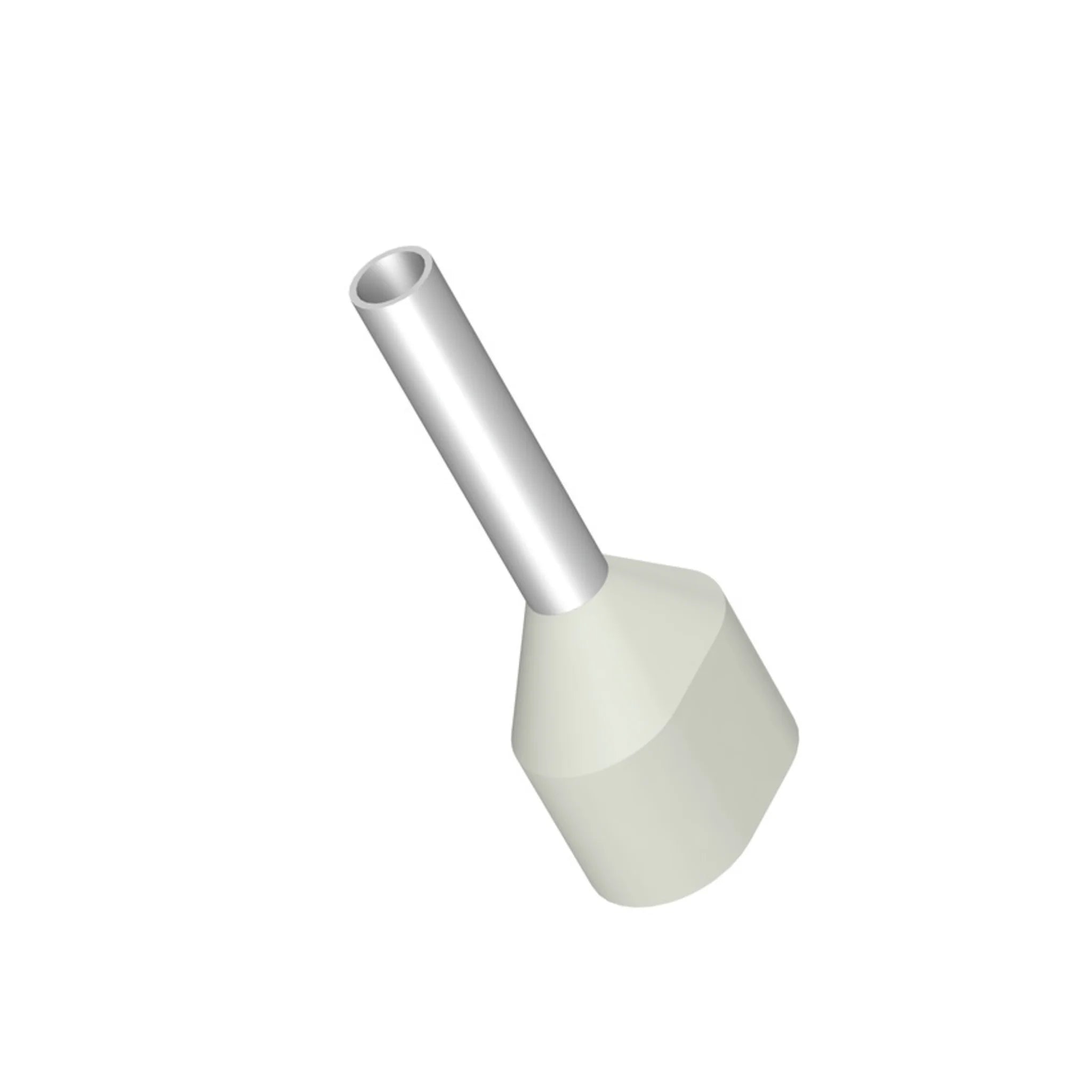

Zwillings-Aderendhülse isoliert Polypropylen, 0,34–16 mm²

Die Zwillings-Aderendhülse nimmt zwei Leiter gleichen Querschnitts in einer gemeinsamen Hülse auf und führt sie als einen Stift in die Klemme. So lässt sich ein Potenzial an einer Klemmstelle weiterschleifen, ohne eine zweite Klemme oder eine Brücke zu setzen – und ohne dass die Klemme für zwei Einzelleiter zugelassen sein muss.

Nutzen

• Zwei Adern in einer Klemmstelle – spart Brückenklemmen und eine Verdrahtungsebene.
• Isolierkragen aus Polypropylen, halogenfrei, führt beide Adern beim Einschieben nebeneinander.
• Kupferhülse galvanisch verzinnt: niedriger Übergangswiderstand, geschützt gegen Korrosion.
• Presszone so ausgelegt, dass beide Leiter den Querschnitt gemeinsam ausfüllen.
• Ohne Kennzeichnungsfahne und nicht als Bandware, damit auch für Handzangen geeignet.

Anwendung

Der klassische Einsatzort ist die Schaltschrank- und Verteilerverdrahtung: Potenzialverteilung auf Reihenklemmen, Weiterschleifen von N- und PE-Potenzialen sowie Sammelanschlüsse an Schützen und Klemmenblöcken. Beide Adern müssen denselben Querschnitt haben und gleichzeitig bis zum Anschlag in den Kragen eingeschoben werden – rutscht eine Ader zurück, wird nur die andere sicher verpresst. Verpresst wird mit Vierkant- oder Trapezpressung; das Profil richtet sich nach dem Gesamtquerschnitt der Hülse, nicht nach dem Querschnitt der einzelnen Ader. Achten Sie bei der Auswahl auf die Hülsenlänge, denn sie muss zur Tiefe des Klemmschachts passen, und prüfen Sie die zulässige Anzahl der Leiter je Klemmstelle nach den Vorgaben des Klemmenherstellers.

Lieferumfang

Geliefert werden isolierte Zwillings-Aderendhülsen im Blister. Querschnitt, Hülsenlänge und die Stückzahl je Blister richten sich nach der gewählten Variante und stehen in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 0,34 mm²
• Hülsenlänge = 8 mm
• Isoliert = ja
• Werkstoff der Isolation = Polypropylen (PP)
• Halogenfrei = ja
• Farbe = türkis
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Bandware = nein
• AWG-Größe = 22
