Zweipoliger Spannungsprüfer 0,5–1.000 V / 12–1.000 V AC, LED/LCD

Zweipoliger Spannungs- und Durchgangsprüfer bis 1.000 V AC / 1.500 V DC mit LED- oder LCD-Anzeige: Spannungsprüfer von Wiha zum Feststellen von Spannungsfreiheit sowie zur normgerechten Spannungs-, Durchgangs- und Drehfeldprüfung. Drei Ausführungen mit LED- oder LCD-Anzeige und Messbereichen ab 0,5 V bzw. 12 V bis 1.000 V AC / 1.500 V DC.

Warum dieses Produkt

• Ausführungen – SB25517 mit LCD-Anzeige und 0,5–1.000 V AC, SB25516 mit LED-Anzeige und 12–1.000 V AC, SB25515 mit LED-Skala und LC-Display für 12–1.000 V AC und CAT IV 1.000 V; Übersicht unter Varianten.
• Spannungsprüfung – 0,5 V bzw. 12 V bis 1.000 V AC / 1.500 V DC mit automatischer Polaritätserkennung; SB25516 prüft Spannung auch bei leerer Batterie.
• Durchgangs- und Drehfeldprüfung – Durchgangsprüfung bei allen Ausführungen, bei SB25517 und SB25516 mit Signalton bei Stromfluss; optische Drehfeldprüfung und Einpolprüfung.
• FI-Prüfung – FI-Lasttasten: Gleichzeitiges Drücken der Tasten an beiden Griffen der Prüfspitzen schaltet eine Last zu und ermöglicht die Funktionsprüfung des FI-Schutzschalters (SB25517, SB25516).
• Widerstands- und Frequenzmessung – Nur bei SB25517.
• Anzeige – SB25517: große digitale LCD-Anzeige mit Hintergrundbeleuchtung sowie LED-Anzeige; SB25516: LED-Anzeige; SB25515: LED-Display mit 8-stufiger Skala und beleuchtetes LC-Display mit Effektivwert und Anzeige bei geringem Batteriezustand.
• Einhandprüfung und Beleuchtung – Integrierter Abstandhalter für die einhändige Prüfung an Steckdosen; Taschenlampenfunktion (SB25517, SB25516) bzw. Messstellenbeleuchtung (SB25515) für schlecht beleuchtete Arbeitsumgebungen.
• Messkategorie, Schutzart, Normen – CAT III 1.000 V / CAT IV 600 V (SB25517, SB25516) bzw. CAT IV 1.000 V (SB25515); IP64; IEC/EN 61243-3:2014, SB25515 zusätzlich IEC/EN 61010-1; CE; Länge 282 mm; Batteriebetrieb.

Einsatzbereiche

Zum Feststellen von Spannungsfreiheit nach der Sicherheitsregel „Spannungsfreiheit feststellen!“ sowie zur normgerechten Spannungs-, Durchgangs- und Drehfeldprüfung. SB25517 und SB25516 sind gemäß CAT III bis 1.000 V und CAT IV bis 600 V für Arbeiten im Bereich der Gebäudeinstallation sowie direkt an Quellen der Niederspannungsinstallation ausgelegt; SB25517 ist zudem für Photovoltaik geeignet und bietet Widerstands- und Frequenzmessung. SB25515 ist mit CAT IV 1.000 V auch für die Prüfung von Hybrid- und Elektrofahrzeugen (Elektroautos, E-Scooter) sowie Photovoltaikanlagen geeignet und damit auch für Autowerkstätten vorgesehen. Die Prüfung an Steckdosen erfolgt einhändig über den integrierten Abstandhalter; die FI-Funktionsprüfung wird durch gleichzeitiges Drücken der Tasten an beiden Griffen der Prüfspitzen ausgelöst (SB25517, SB25516). Arbeiten an elektrischen Anlagen sind Elektrofachkräften vorbehalten.

Varianten im Überblick

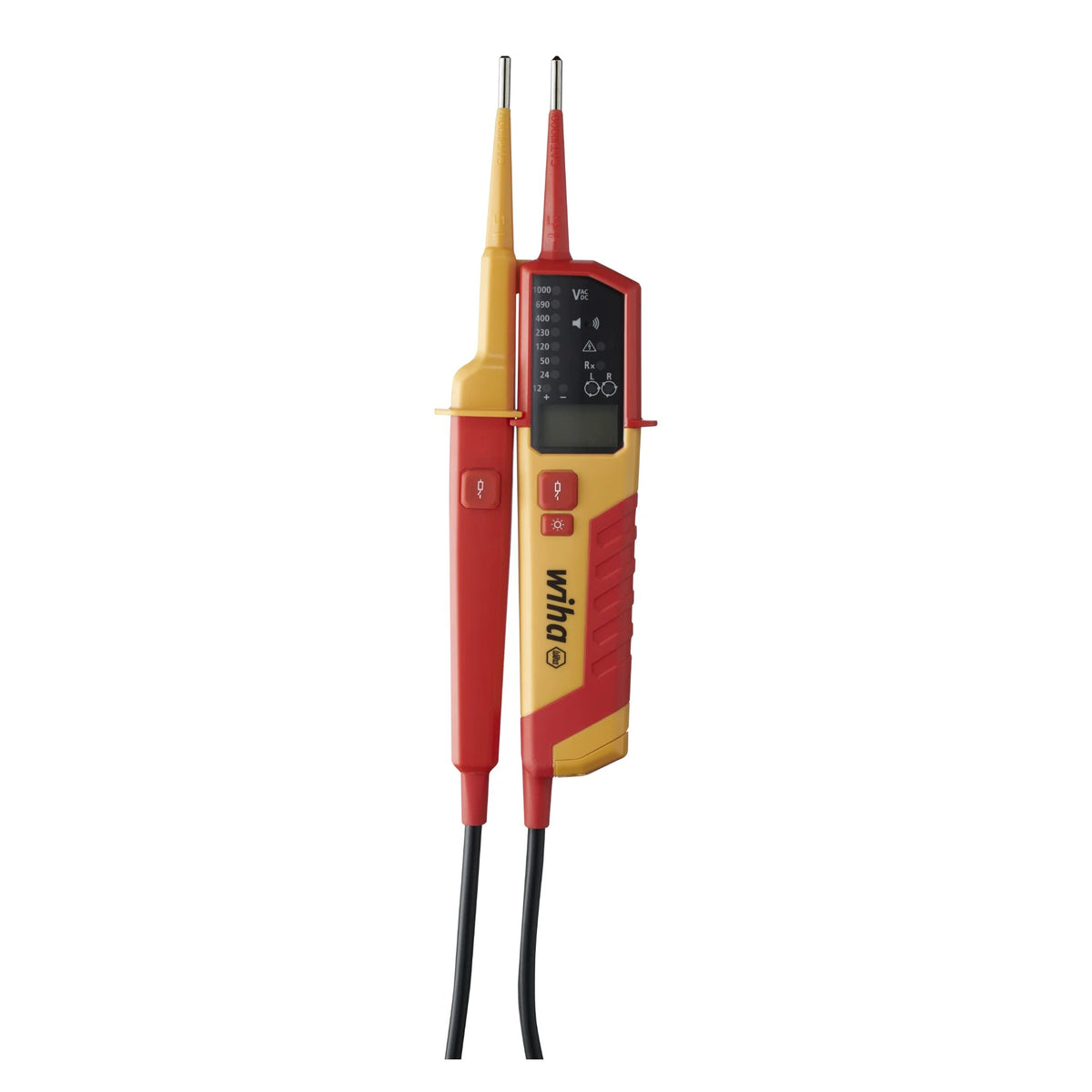

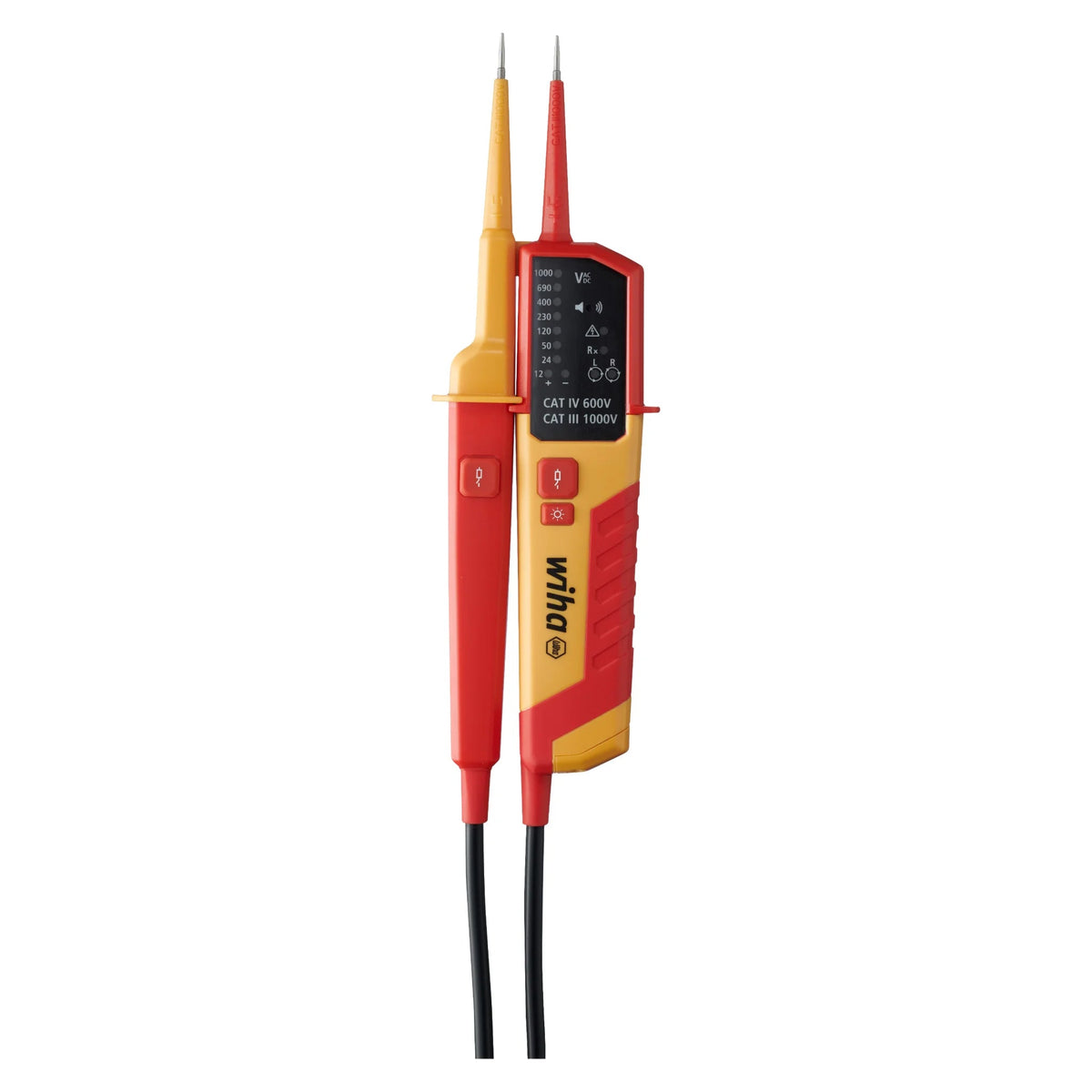

• 0,5–1.000 V AC, LCD (45217) – Typ SB25517; Messbereich 0,5–1.000 V AC / 1.500 V DC; LCD-Anzeige mit Hintergrundbeleuchtung sowie LED-Anzeige; Spannungs-, Durchgangs-, Drehfeldprüfung, Einpolprüfung, Widerstands- und Frequenzmessung, FI-Schutzschalter-Auslösung; Photovoltaik geeignet; CAT III 1.000 V / CAT IV 600 V; IP64; Maße 282 x 110 x 50 mm (LxBxT).
• 12–1.000 V AC, LED (45216) – Typ SB25516; Messbereich 12–1.000 V AC / 1.500 V DC; LED-Anzeige; Spannungs-, Durchgangs-, Drehfeldprüfung, Einpolprüfung, FI-Schutzschalter-Auslösung; Spannungsprüfung trotz leerer Batterie; CAT III 1.000 V / CAT IV 600 V; IP64; Maße 282 x 110 x 50 mm (LxBxT).

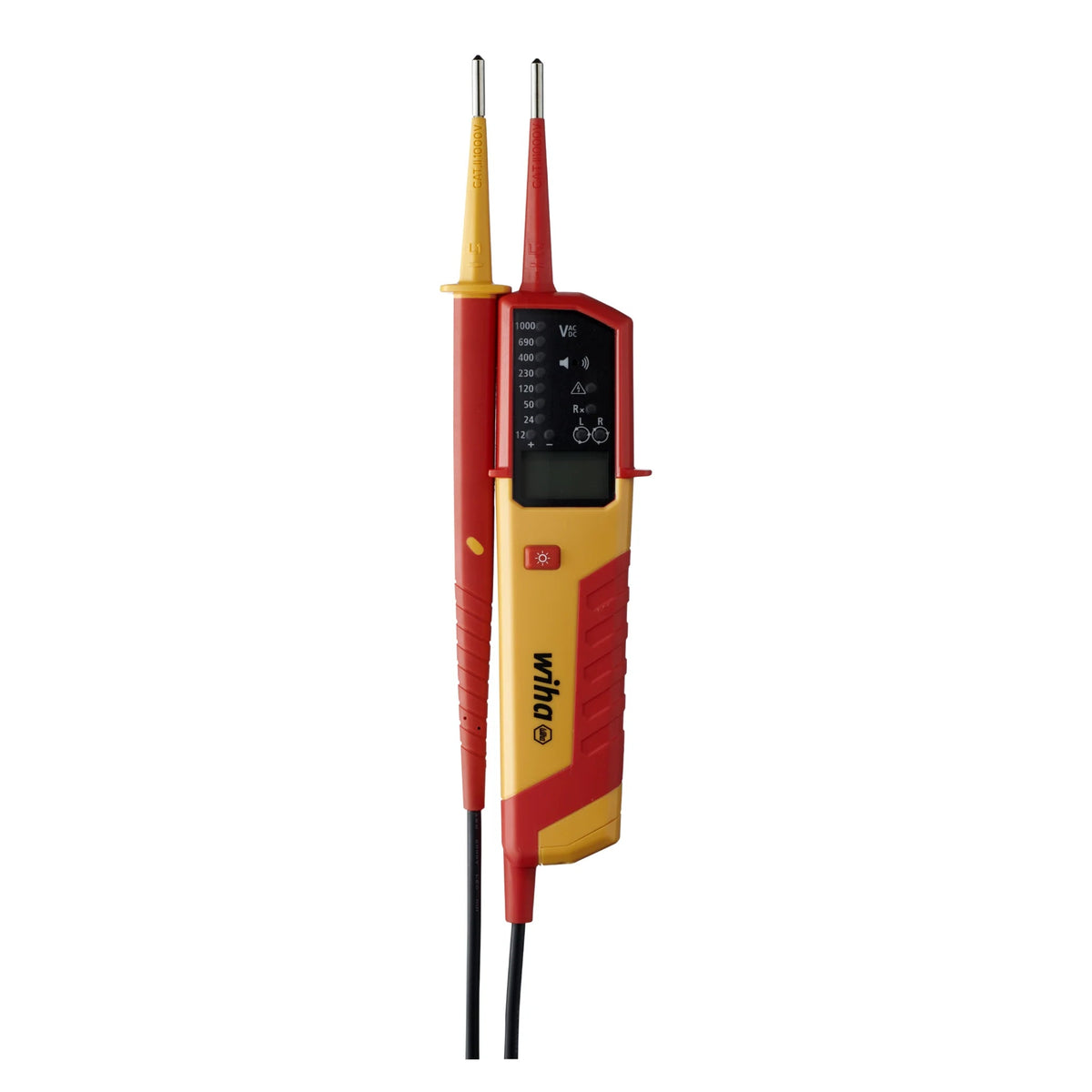

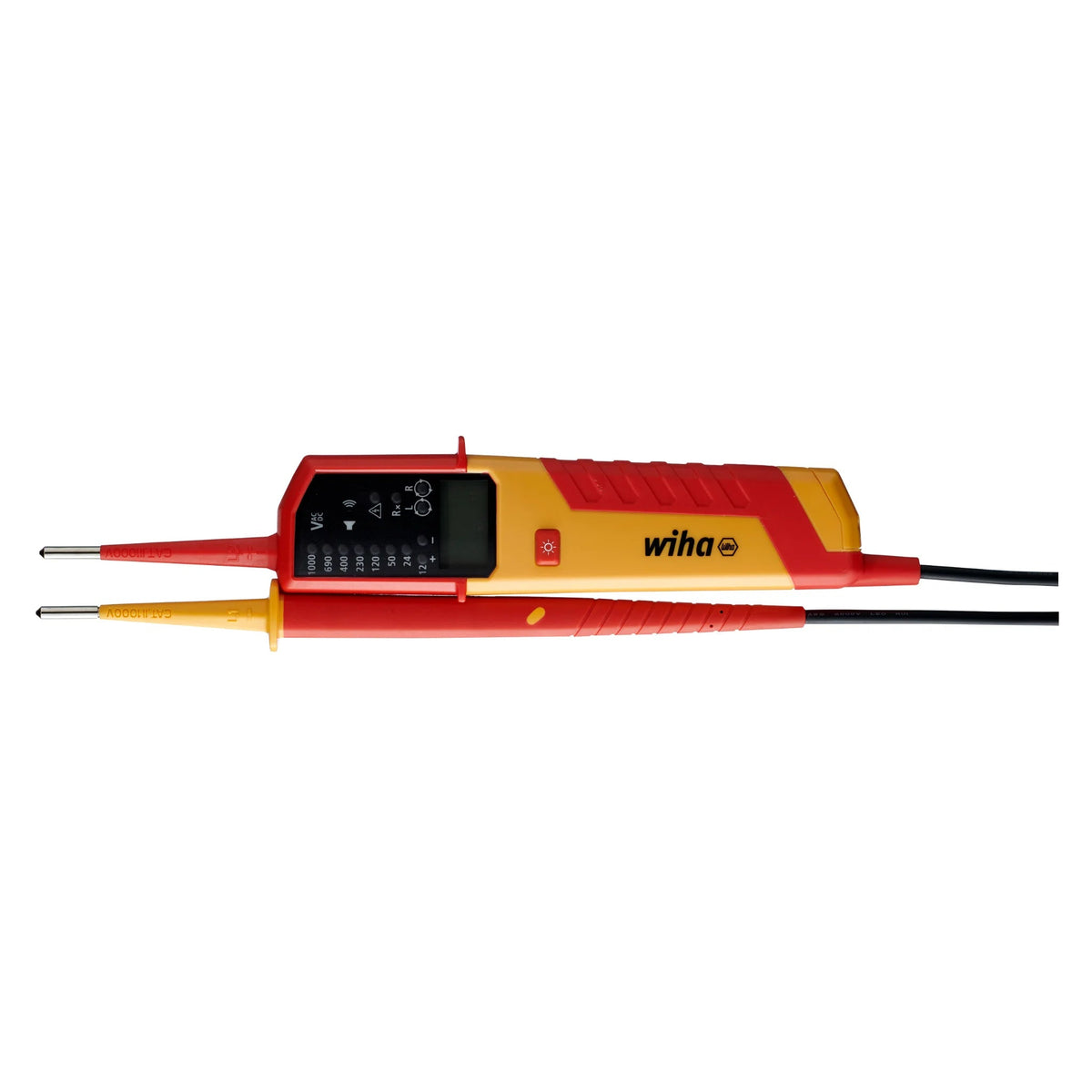

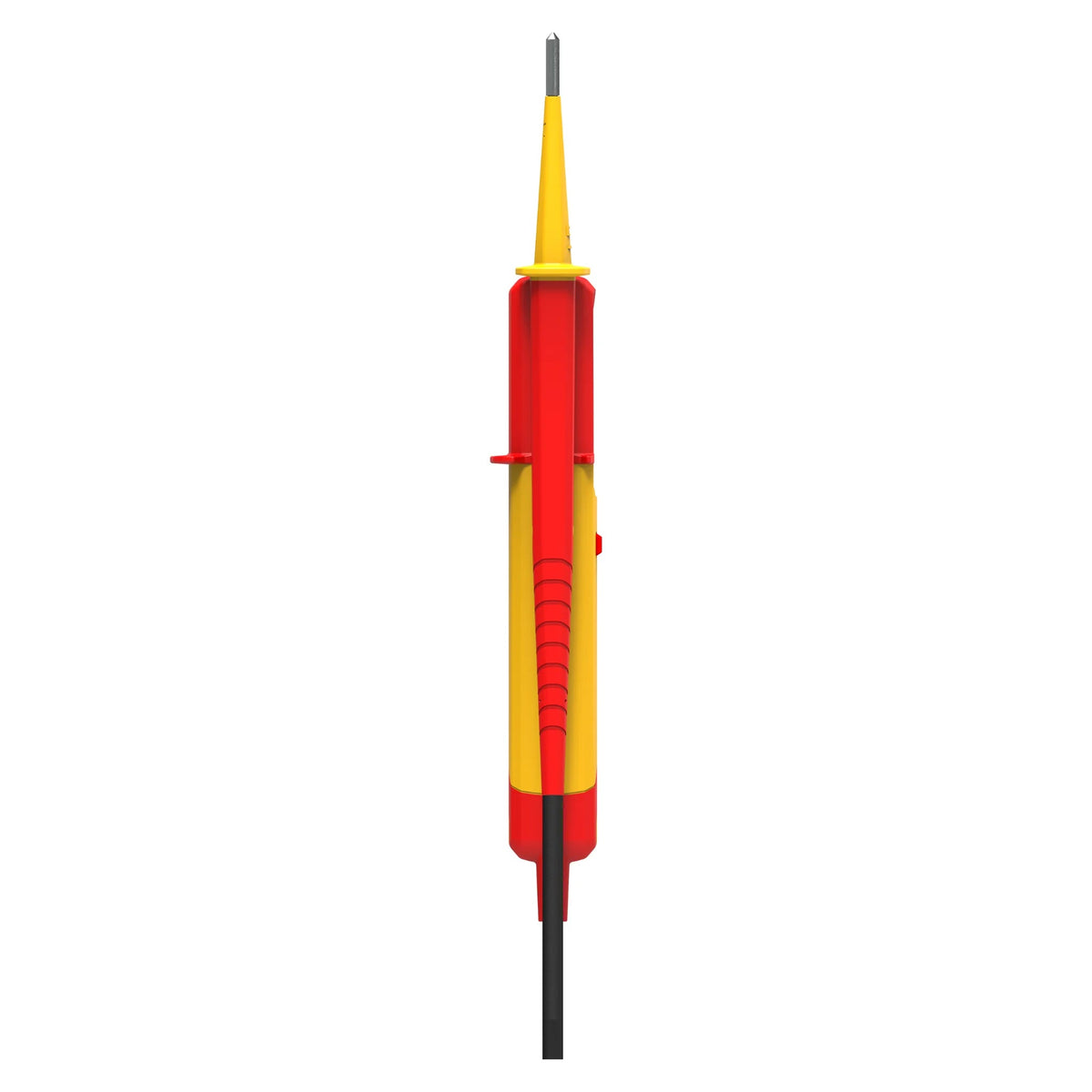

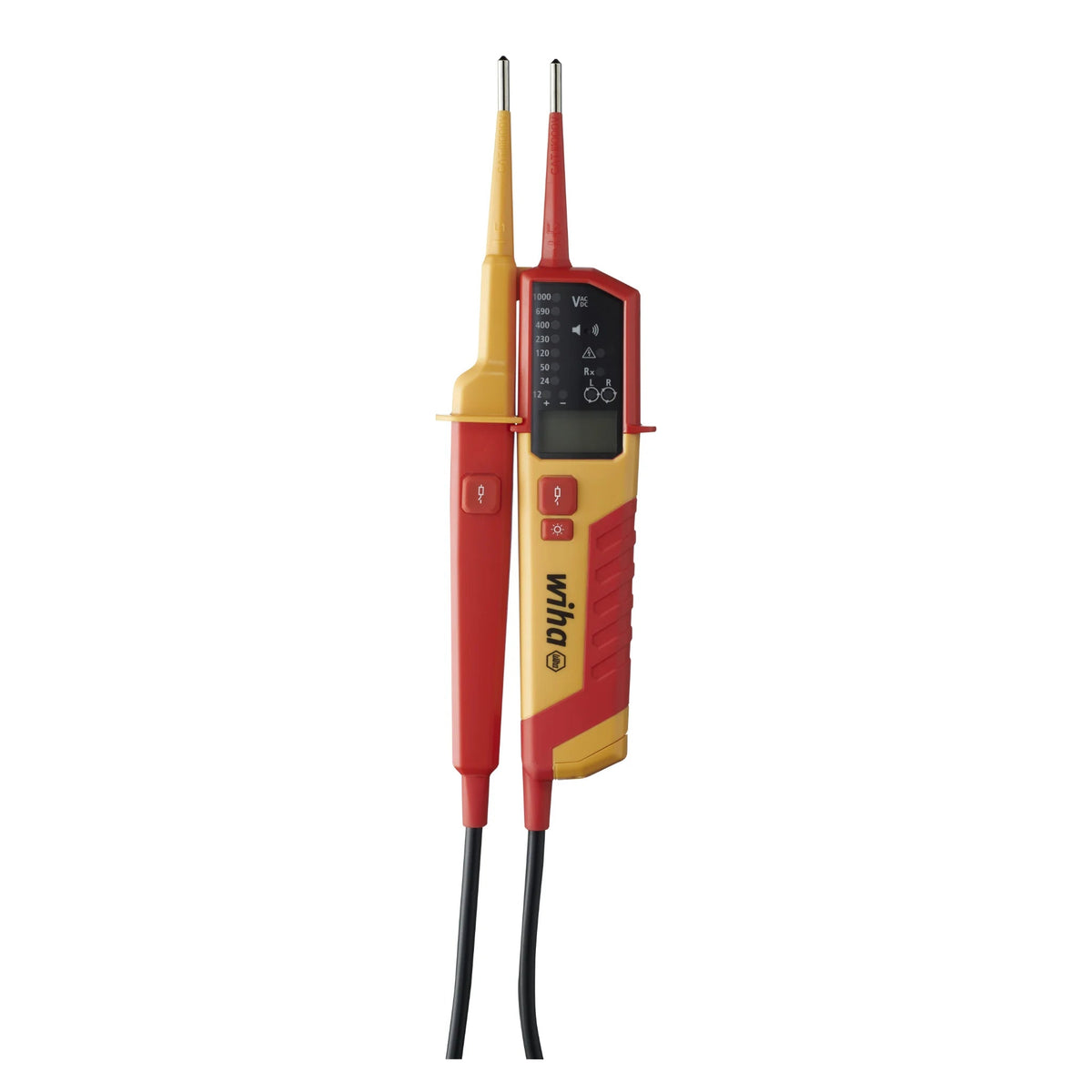

• Spannungs- und Durchgangsprüfer 12–1.000 V AC, LCD (44319) – Typ SB25515; Messbereich 12–1.000 V AC / 1.500 V DC; LED-Display mit 8-stufiger Skala und beleuchtetes LC-Display mit Effektivwert und Batteriezustandsanzeige; einpolige Phasenprüfung, optische Drehfeldanzeige, automatische Polaritätserkennung, Durchgangsprüfung, Messstellenbeleuchtung; eMobility und Photovoltaik geeignet; CAT IV 1.000 V; EN 61010-1 und EN 61243-3:2014; IP64; Maße 295 x 65 x 50 mm (LxBxT); keine zuschaltbare Last.

• Prüfart = 2-polig
• Spannungsanzeige = LCD
• Spannungsmessbereich = 0,5..1000 V
• Länge = 282 mm
• Drehfeldrichtungsanzeige = ja
• Durchgangsprüfung = ja
• Durchgangsanzeige = optisch
• Stromversorgung = Batterie
