Volt Detector berührungsloser Spannungsprüfer, CAT IV 1.000 V

Berührungsloser einpoliger Spannungsprüfer mit LED-Anzeige für Wechselspannung bis 1.000 V, CAT IV: Der Wiha Volt Detector erkennt elektrische Wechselfelder berührungslos und liefert damit eine erste Indikation, ob Spannungsfreiheit vorliegt. Er dient zum Erkennen und Lokalisieren spannungsführender Leiter und mutmaßlicher Fehlerquellen und ist in drei Ausführungen erhältlich.

Warum dieses Produkt

• Ausführungen – 12–1.000 V AC mit 5-stufigem optischem und ein- und ausschaltbarem akustischem Signal sowie Taschenlampenfunktion (SB255-13), dieselbe Ausstattung zusätzlich ATEX-zertifiziert (Typ 255-13 01) oder 90–1.000 V AC mit optischem Signal (SB255-14); Übersicht unter Varianten.
• Berührungslose Einhandprüfung – einpolige Spannungserkennung ohne Kontakt zum Leiter, Einhandprüfung.

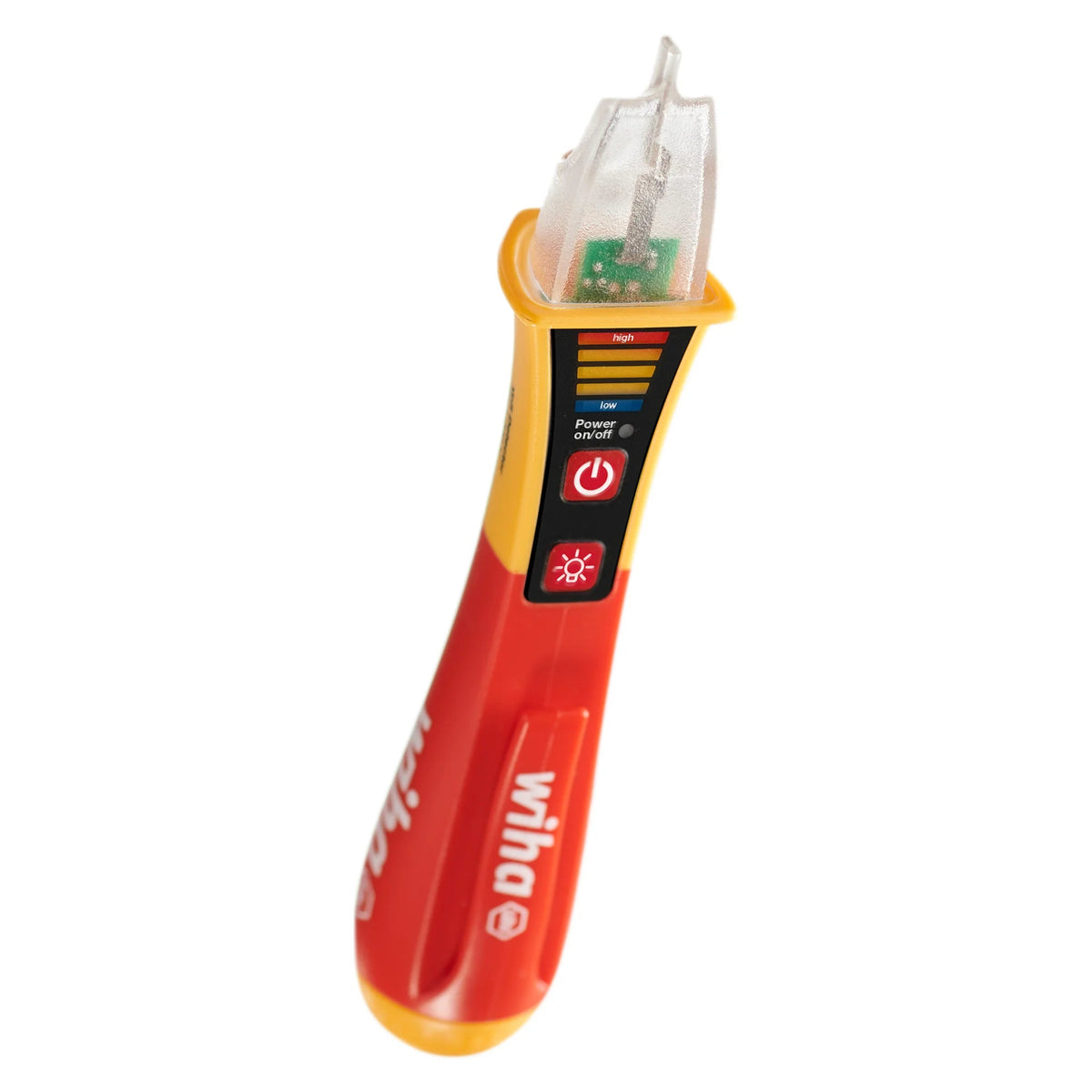

• Anzeige – permanent grün leuchtende LED zeigt nach dem Einschalten die Funktionsbereitschaft; bei den 12–1.000-V-Ausführungen leuchten die LEDs je nach Stärke des Wechselfeldes von blau (schwach) über orange bis rot (stark), bei der 90–1.000-V-Ausführung leuchtet bei Spannung eine rote LED, die auch bei Tageslicht gut ablesbar ist.
• Messkategorie und Normen – CAT IV 1.000 V; IEC/EN 61010-1, IEC/EN 61326.
• Schutzart – IP67.
• Energieversorgung – zwei AAA-Batterien, im Lieferumfang enthalten; die 12–1.000-V-Ausführungen schalten sich nach 4 Minuten ohne Benutzung automatisch ab.
• Messstellenbeleuchtung – integrierte LED-Taschenlampe bei den 12–1.000-V-Ausführungen, manuell ein- und ausschaltbar und als Taschenlampe nutzbar.
• Bauform – Länge 150 mm, Ansteckclip, passt in Hemd- und Hosentasche; international angepasste Messspitze für alle Steckdosenvarianten weltweit.

Einsatzbereiche

Zum Erkennen und Lokalisieren von spannungsführenden Leitern, Kabelunterbrechungen und -brüchen, durchgebrannten Sicherungen, defekten Lampen an Lichterketten sowie zur Einzellitzen-Erkennung. Vor Beginn einer Elektroinstallation müssen Elektriker gewährleisten, dass das Arbeitsumfeld spannungsfrei ist; mit dem berührungslosen Spannungsprüfer lassen sich elektrische Wechselfelder testen und mutmaßliche Fehlerquellen orten, das optische bzw. akustische Signal gibt eine erste Indikation auf Spannungsfreiheit. Vor und nach jedem Einsatz ist der Spannungsprüfer an einer bekannten Spannungsquelle zu testen, um die Funktionsfähigkeit sicherzustellen. Auswahlhilfe: Die Ausführungen 12–1.000 V AC sprechen bereits auf niedrige Wechselspannungen an und bringen akustisches Signal und Taschenlampe mit; die Ausführung Typ 255-13 01 ist zusätzlich nach ATEX für den Einsatz in explosionsgefährdeten Bereichen (Kategorie II) zugelassen; die Ausführung 90–1.000 V AC arbeitet mit rein optischem Signal. Arbeiten an elektrischen Anlagen sind Elektrofachkräften vorbehalten. Zum einpoligen Prüfen mit Kontakt gibt es von Wiha den Spannungsprüfer 255, zweipolige Spannungsprüfer finden sich im Sortiment unter anderem von Benning (DUSPOL).

Varianten im Überblick

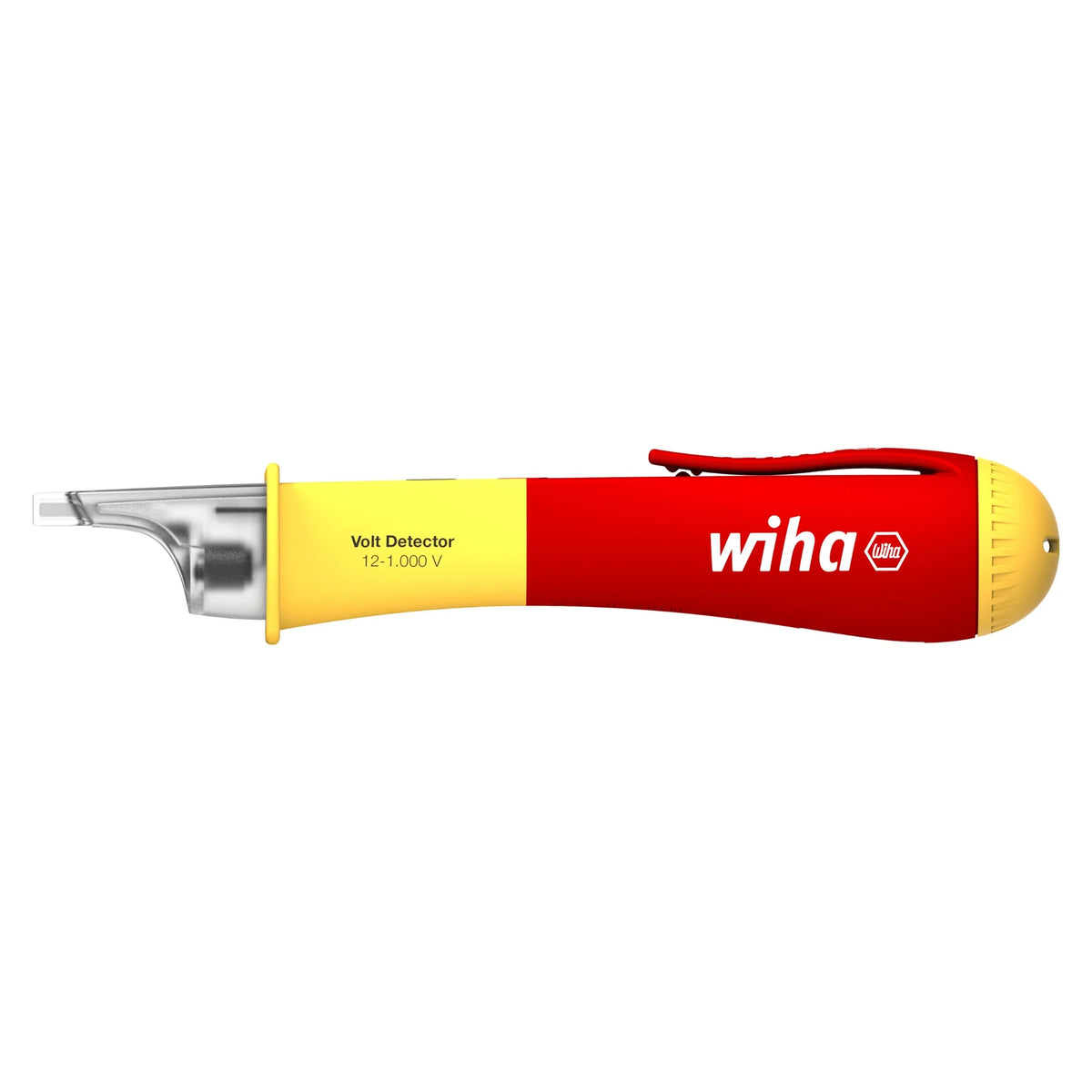

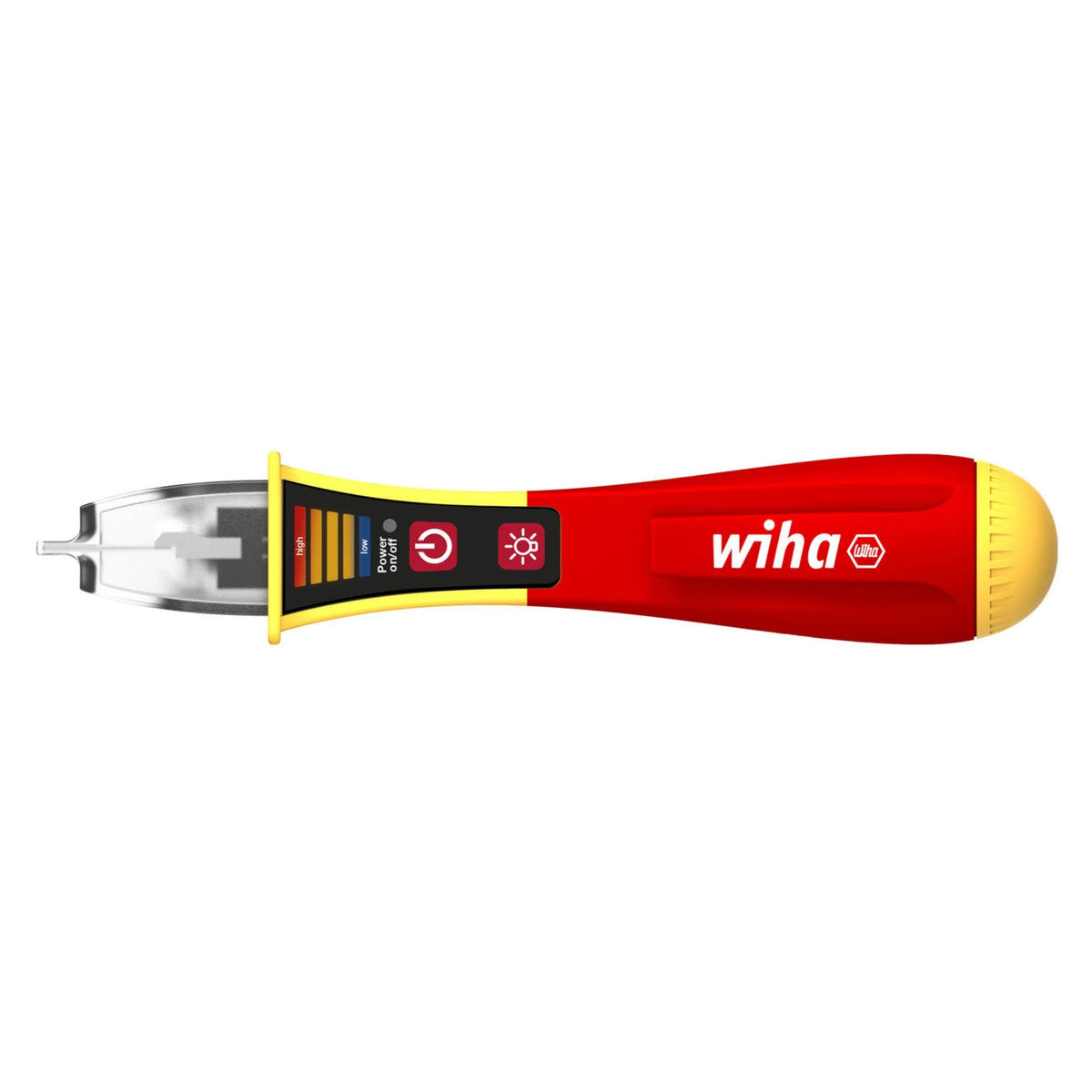

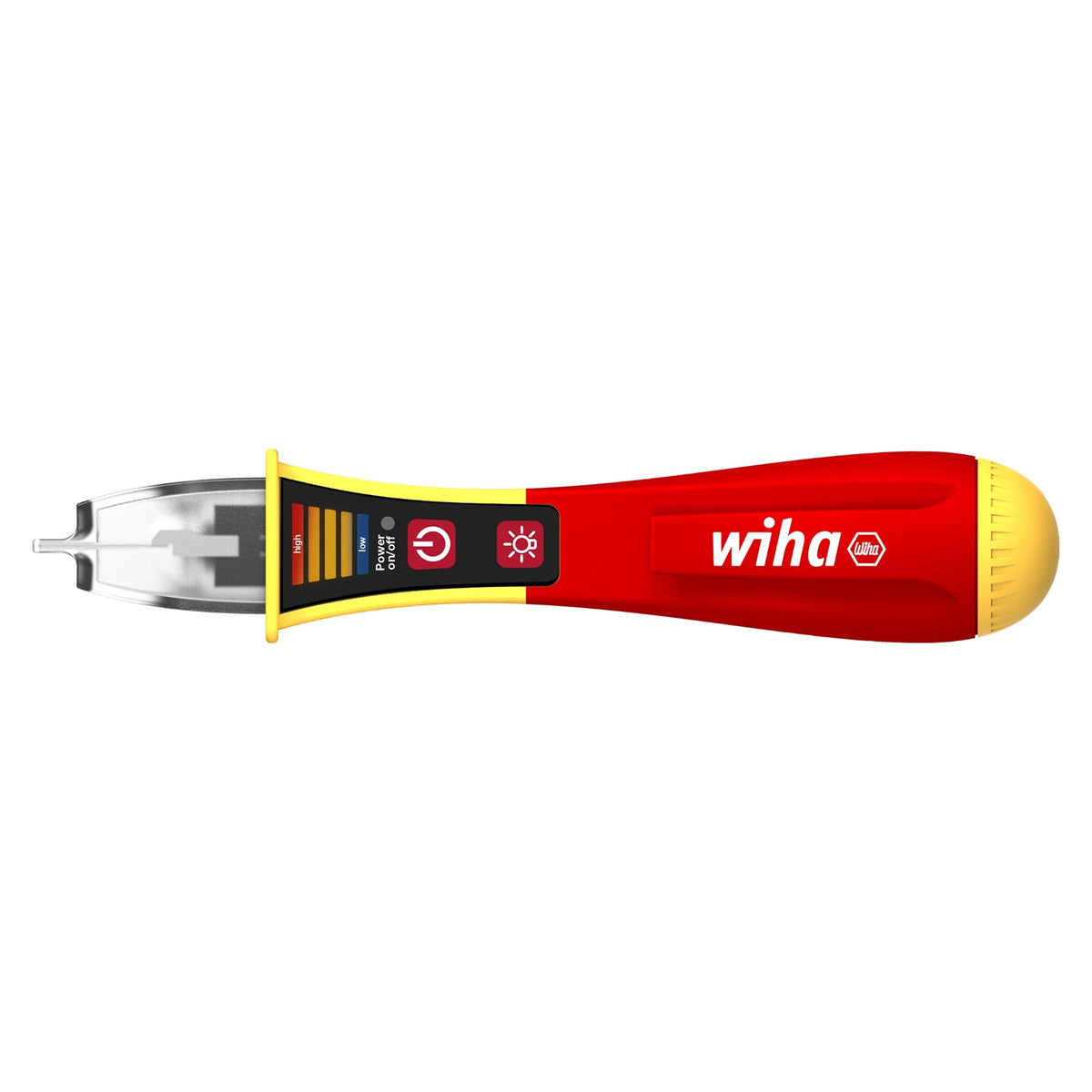

• 12–1.000 V AC (43797) – Typ SB255-13, Spannung 12–1.000 V AC, CAT IV 1.000 V, 5-stufiges optisches Signal, ein- und ausschaltbares akustisches Signal, integrierte Taschenlampenfunktion, automatische Abschaltung nach 4 Minuten; Maßangabe im Stamm 240 × 49 × 29 mm.

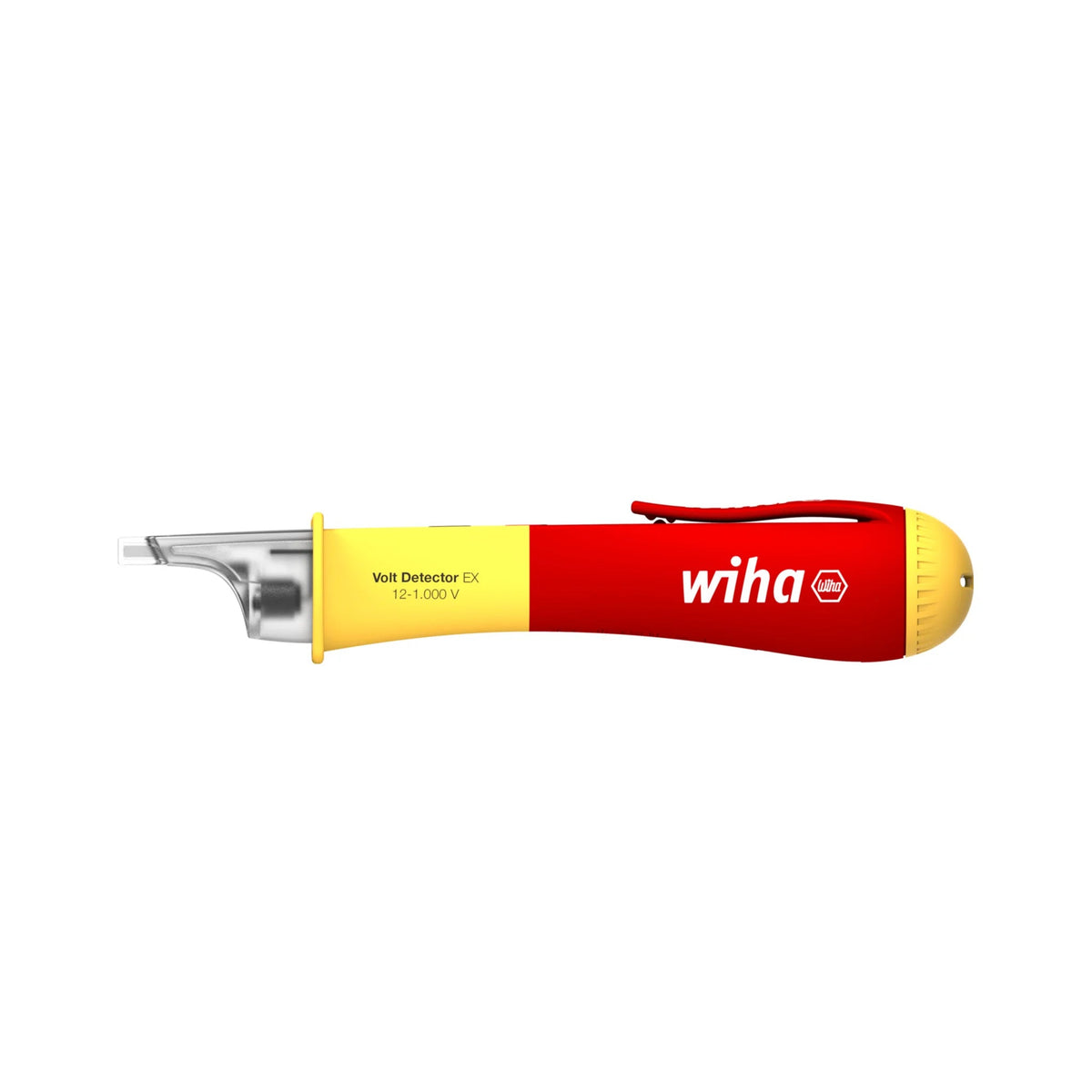

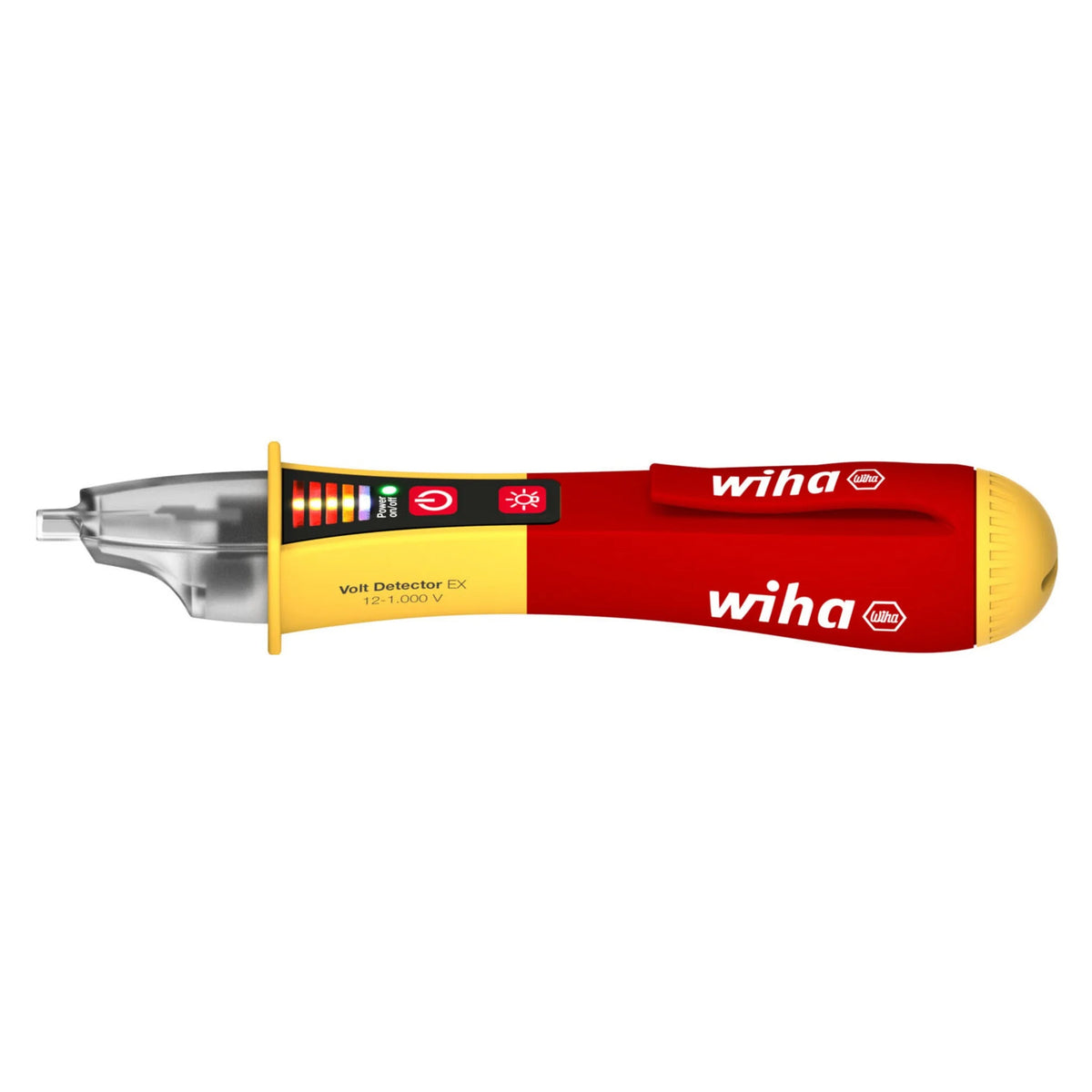

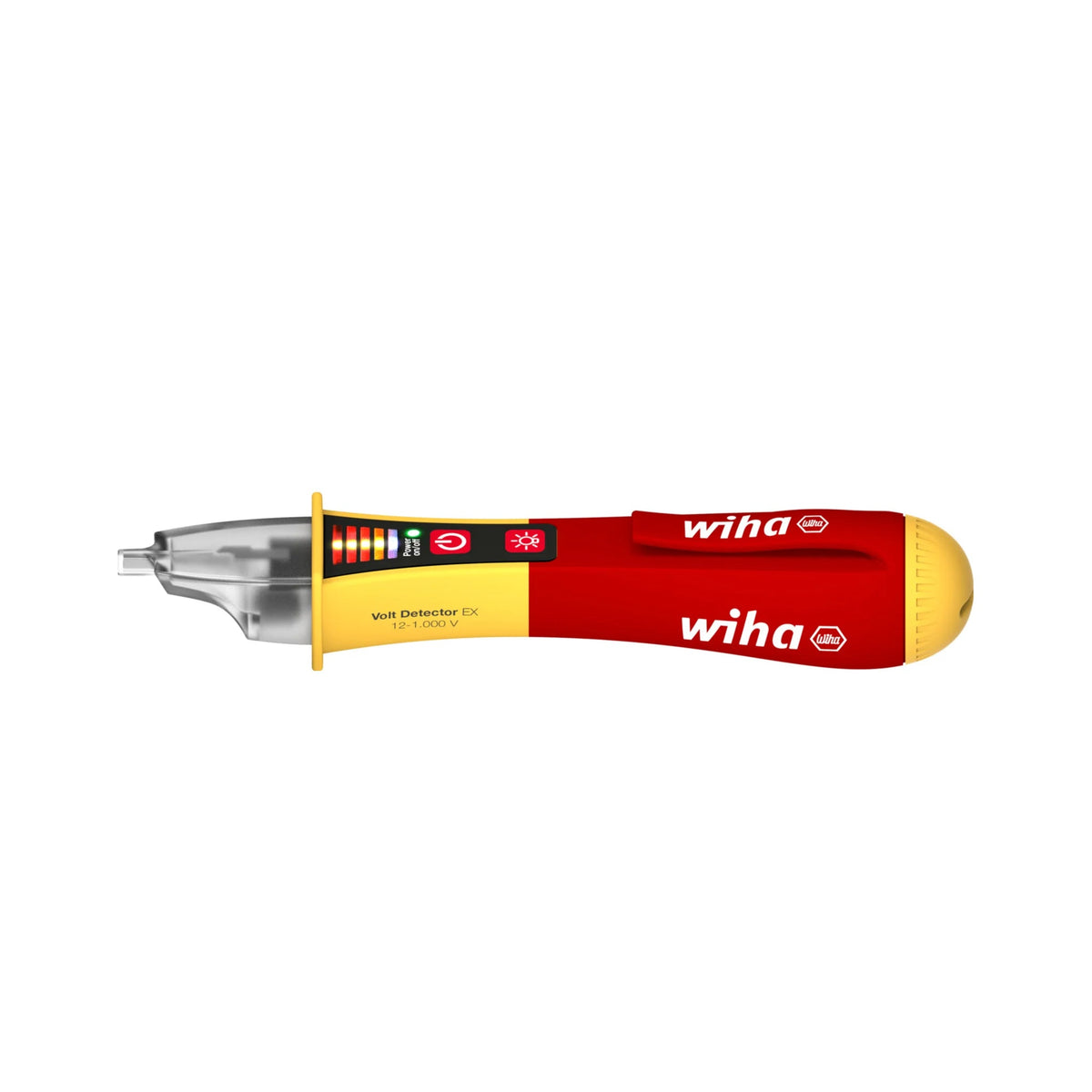

• 12–1.000 V AC (Typ 255-13 01) (44309) – Typ SB2551301, Spannung 12–1.000 V AC, CAT IV 1.000 V, Ausstattung wie SB255-13, zusätzlich ATEX-zertifiziert (EPS 22 UKEX 1 333 X, EPS 19 ATEX 1 223 X) und für explosionsgefährdete Bereiche Kategorie II zugelassen; Maßangabe im Stamm 240 × 49 × 29 mm.

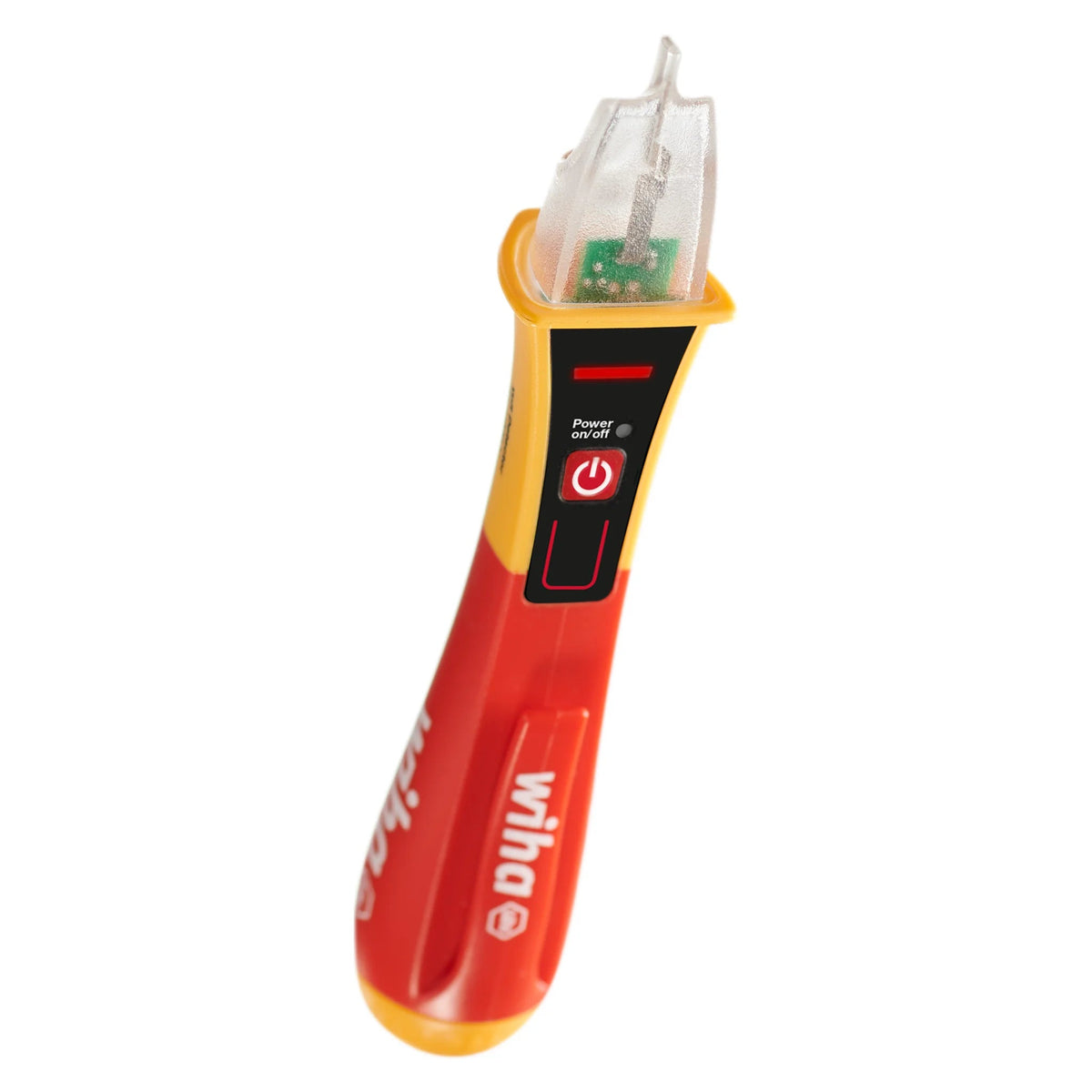

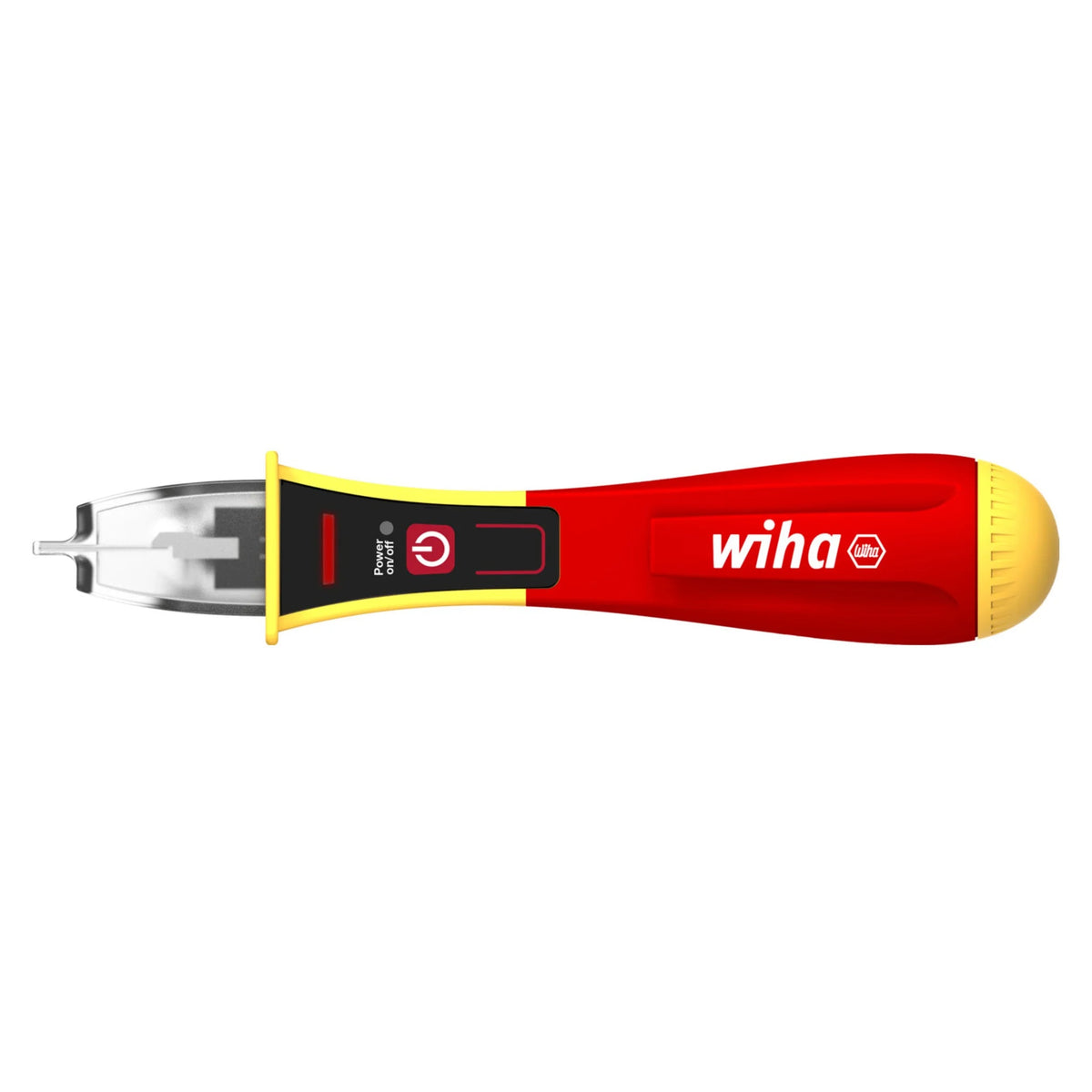

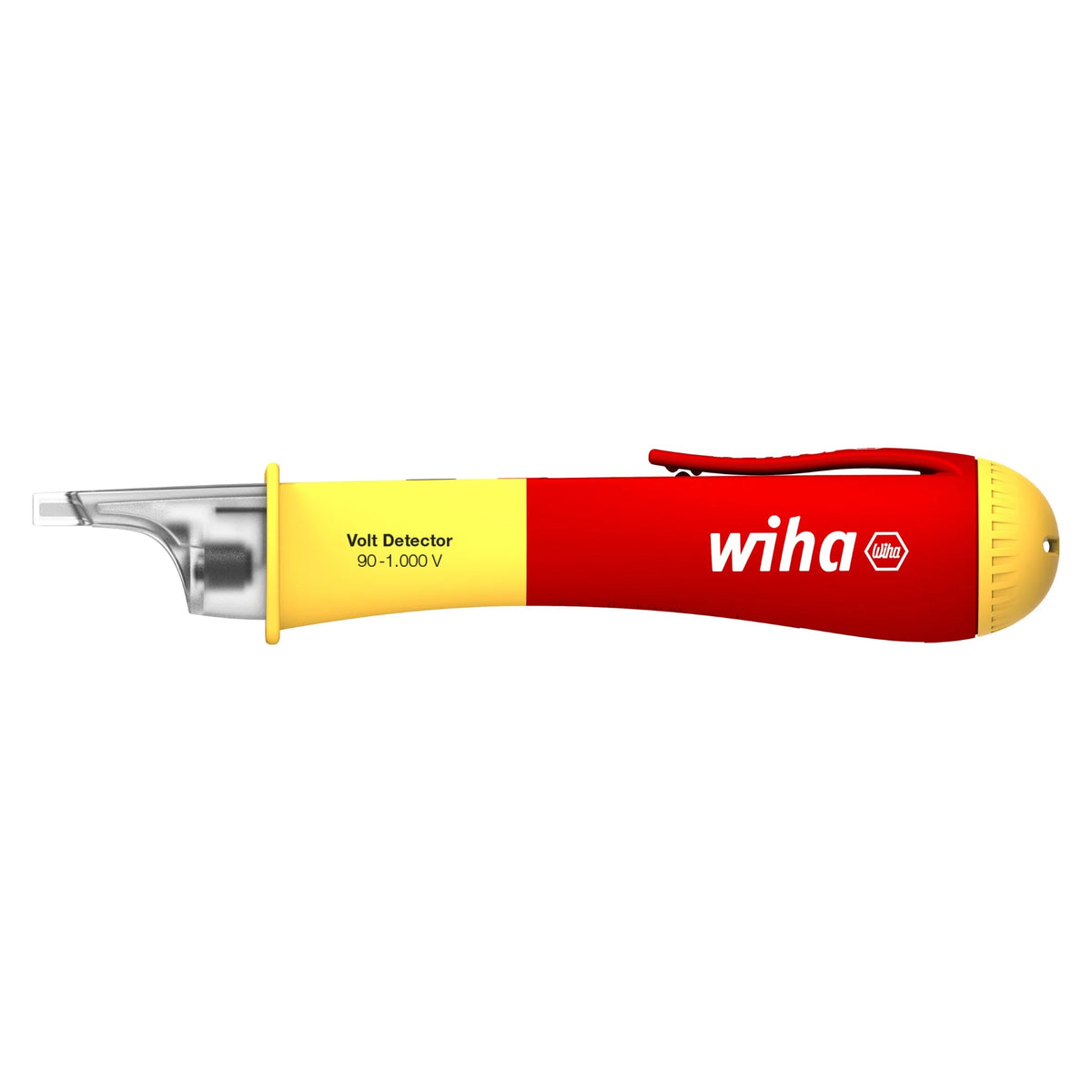

• 90–1.000 V AC (43798) – Typ SB255-14, Spannung 90–1.000 V AC, CAT IV 1.000 V, optisches Signal (rote LED), ohne akustisches Signal und ohne Taschenlampe; Maßangabe im Stamm 240 × 49 × 29 mm.

• Prüfart = 1-polig
• Spannungsanzeige = LED
• Spannungsmessbereich = 12..1000 V
• Länge = 150 mm
• Interne Grundlast = nein
• Last zuschaltbar = nein
• Drehfeldrichtungsanzeige = nein
• Durchgangsprüfung = nein
• Einpolige Phasenanzeige = ja
• Berührungslose Spannungserkennung = ja
• Momentanwertspeicher (Data Hold) = nein
• Hintergrundbeleuchtung der LC-Anzeige = nein
• Prüfspitzenschutz = nein
• Messstellenbeleuchtung = ja
• Verwendbar bei Niederschlägen = nein
• Stromversorgung = Batterie
• Messkreiskategorie = ohne
