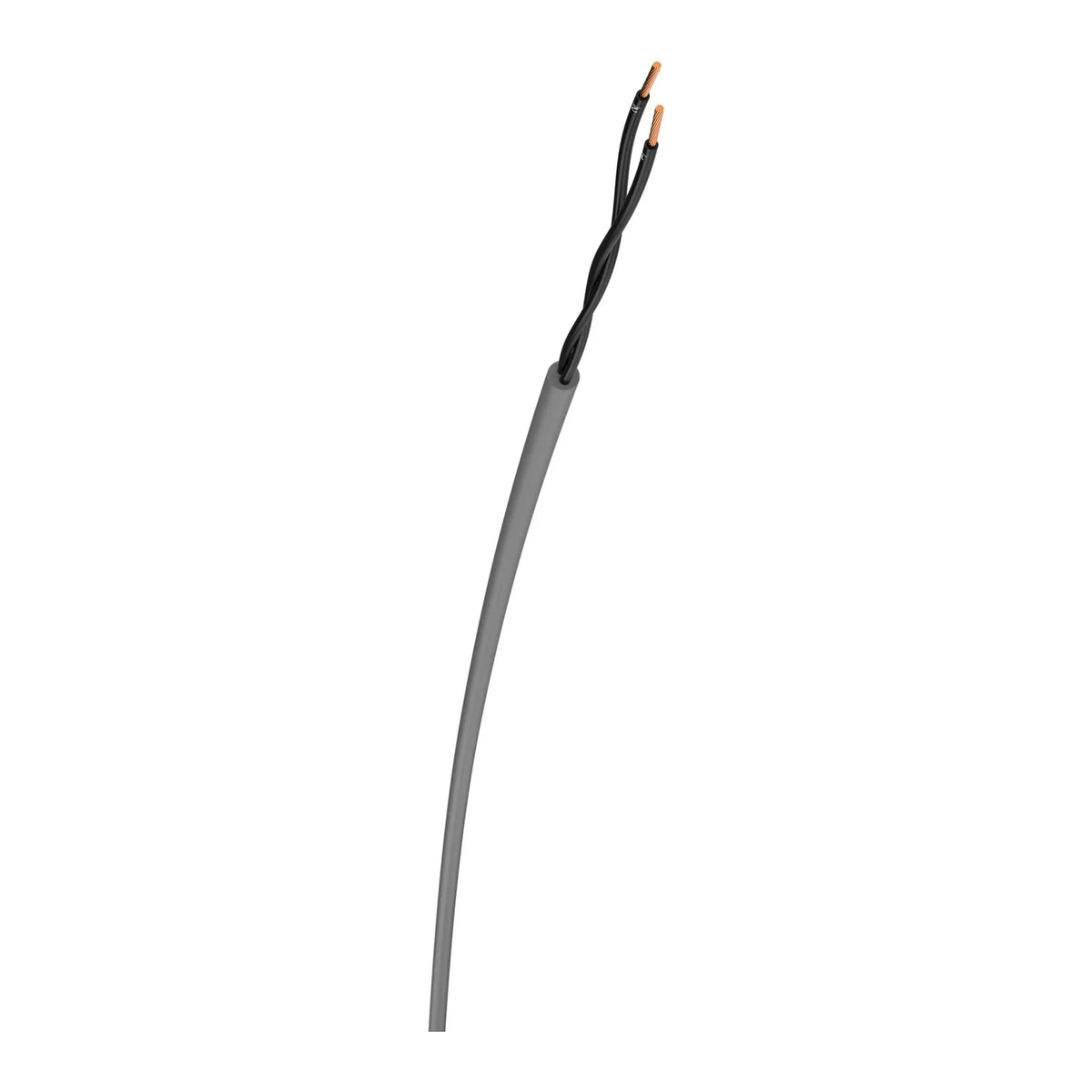

PVC-Steuerleitung mit nummerierten Adern ohne Schutzleiter: Die YSLY-OZ ist eine PVC-Steuerleitung mit Ziffernkennzeichnung der Adern und ohne Schutzleiter, mit grauem oder schwarzem Mantel. Sie dient als Mess-, Kontroll- und Steuerleitung bzw. als Anschluss- und Verbindungsleitung für Steuergeräte an Maschinen und in Anlagen.

Warum dieses Produkt

• 2–7 Adern, 0,5–4 mm² – nicht jede Kombination – Übersicht unter Varianten.
• Mantel grau oder schwarz – schwarz nur bei 2 Adern × 0,75, 1 und 1,5 mm² – Auswahl über die VPE-Option mit Zusatz „sw“.
• Ohne Schutzleiter – alle Adern mit Ziffern gekennzeichnet, kein grün-gelber Schutzleiter.
• Lieferform – als Meterware oder auf Ring bzw. Trommel – Lieferform je Aufbau unter VPE wählbar.
• Feindrähtiger Leiter Kl. 5 – Aderisolation und Mantel aus PVC.
• Nennspannung je nach Mantelfarbe – U 500 V (grau) bzw. 600 V (schwarz) laut technischen Merkmalen; Kabelaußentemperatur bei Montage/Handling −5 bis +70 °C, nach der Montage ohne Erschütterung −30 bis +70 °C.
• Außendurchmesser und Biegeradius – je nach Aufbau ca. 5,2–11 mm; min. Biegeradius 78–165 mm bei flexiblem Einsatz, 32–66 mm bei fester Verlegung; Gewicht 43–145 kg/km – Werte der gewählten Variante in den technischen Daten.

Einsatzbereiche

Laut Artikeltext der meisten grauen Varianten (in Anlehnung an VDE 0250): Mess-, Kontroll- und Steuerleitung für Werkzeugmaschinen, Fließ- und Montagebänder, Förderanlagen und Fertigungsstraßen bei mittlerer mechanischer Beanspruchung, für feste Verlegung sowie gelegentliche, nicht wiederkehrende Bewegungen in trockenen, feuchten und nassen Räumen. Laut Artikeltext der übrigen Varianten: Standardanschluss- und Verbindungsleitung für Steuergeräte in und an Be- und Verarbeitungsmaschinen bei mittleren mechanischen Beanspruchungen, im Maschinen- und Anlagen- sowie Kraftwerksbau, in der Heiz- und Klimatechnik sowie in Büromaschinen und Anlagen der Datenverarbeitung, für feste Verlegung sowie für gelegentliche, nicht ständig wiederkehrende Bewegungen, auch in nassen Räumen; bei Verwendung im Freien ist der Temperaturbereich zu beachten. Dieser Artikeltext nennt zusätzlich ein verzinktes Stahldrahtgeflecht als hohen mechanischen Schutz, das in den technischen Merkmalen nicht hinterlegt ist – maßgeblich sind die technischen Daten der gewählten Variante. Ausführung mit farbigen Adern im Sortiment: YSLY-OB. Vergleichbare Typen: Lapp ÖLFLEX CLASSIC 110 / ÖLFLEX CLASSIC 110 Black · Helukabel OZ-500 / OZ-600.

Varianten im Überblick

• 0,5, 0,75, 1 und 1,5 mm² – jeweils 2, 3, 4, 5 und 7 Adern.
• 2,5 mm² – 2, 3 und 4 Adern.
• 4 mm² – 2 Adern.
• Mantelfarbe – grau; zusätzlich schwarz bei 2×0,75, 2×1, 2×1,5 und 4×0,75 mm²; bei den schwarzen 2-adrigen Varianten Nennspannung U laut Merkmalen 600 V – Auswahl unter Mantelfarbe.
• Artikeltext-Gruppen – Text „Standardanschluss- und Verbindungsleitung“ mit verzinktem Stahldrahtgeflecht bei allen schwarzen Varianten sowie bei je einer grauen Ring-Lieferform von 2×0,75, 3×0,75, 3×1,5 und 4×1 mm²; alle übrigen grauen Varianten mit dem Text „in Anlehnung an VDE 0250“ (Mess-, Kontroll- und Steuerleitung).
• Lieferform – Meterware, Ring oder Trommel – nicht jede Lieferform in jedem Aufbau, Auswahl unter VPE.

Typbezeichnung erklärt

YSLY-OZ: Y = PVC-Aderisolation, SL = Steuerleitung, Y = PVC-Mantel, O = ohne grün-gelben Schutzleiter, Z = Adern mit Ziffern. „x“ im Aufbau = ohne Schutzleiter.

• Leiternennquerschnitt = 0,75 mm²
• Leiter-Klasse = Kl.5 = feindrähtig
• Ader-Zahl = 2
• Schirm über Verseilelement = ohne
• Verseilelement = nein
• Schirm über Verseilung = ohne
• Werkstoff der Aderisolation = Polyvinylchlorid (PVC)
• Ader-Kennzeichnung = Ziffern
• Mit Schutzleiter = nein
• Mantelmaterial = Polyvinylchlorid (PVC)
• Mantel-Farbe = grau
• Raucharm nach EN IEC 61034-2 = nein
• Kältebeständig nach EN 60811-504+505+506 = nein
• Außendurchmesser ca. = 5,8 mm
• Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung = 87 mm
• Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt = 35 mm
• Zulässige Kabelaußentemperatur bei Montage/Handling = -5..70 °C
• Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung = -30..70 °C
• Nennspannung U = 500 V
• Gewicht = 43 kg/km
