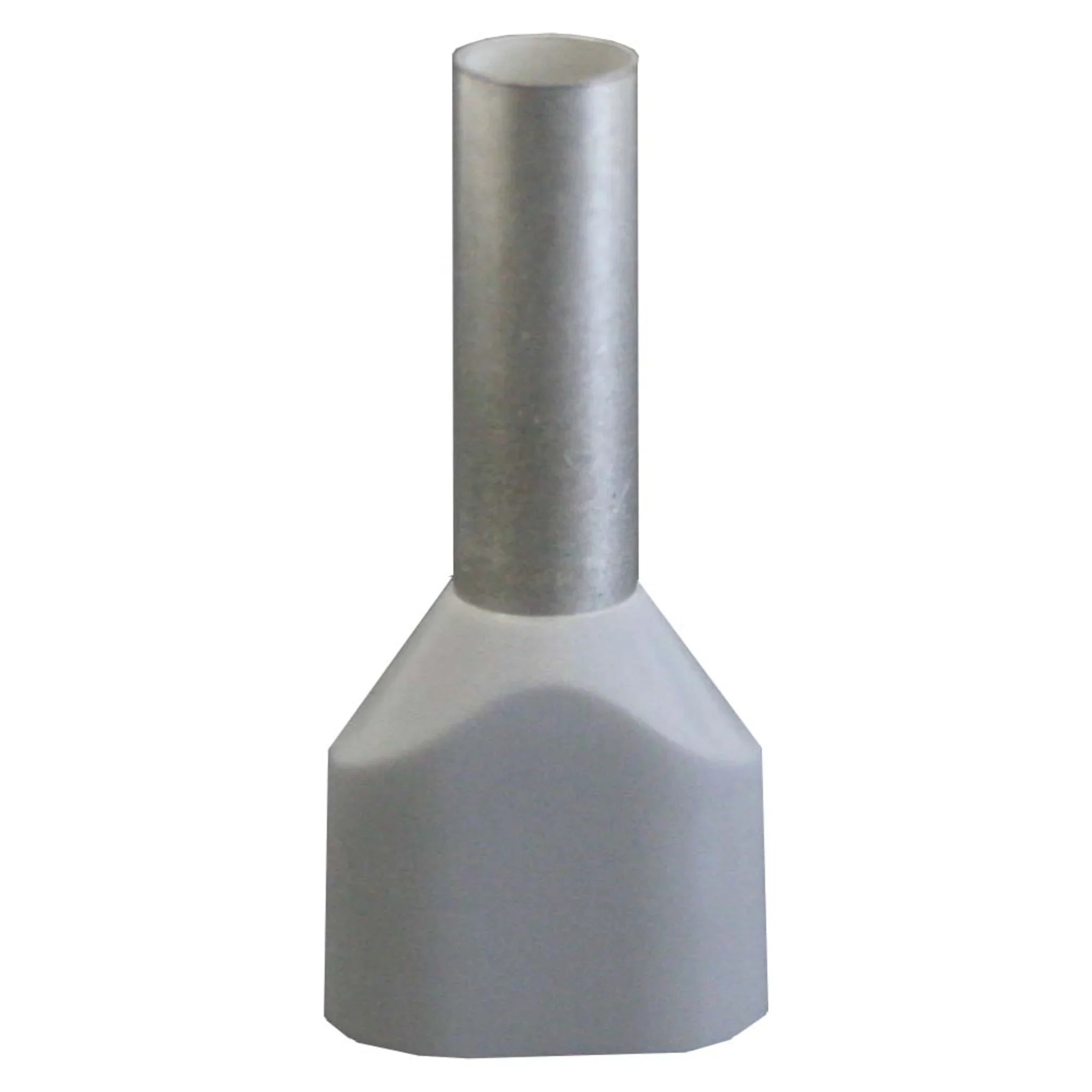

Zwillings-Aderendhülse isoliert verzinnt, 0,5–6 mm²

Die Zwillings-Aderendhülse fasst zwei gleiche Adern in einer gemeinsamen Presshülse zusammen und führt sie als einen Anschluss in die Klemme. Damit lösen Sie Durchgangs- und Brückenverdrahtungen an Klemmen, die nur eine Klemmstelle je Anschluss bieten, ohne zusätzliche Reihenklemme oder Brücke. Der Bereich reicht von 0,5 bis 6 mm² je Einzelader.

Nutzen

• Zwei Adern, ein Anschluss: spart Klemmstellen bei Durchgangs- und Brückenverdrahtung.
• Isolierkragen mit doppeltem Einführtrichter führt beide Adern getrennt in die Hülse.
• Hülse aus Kupfer mit verzinnter Oberfläche für eine korrosionsgeschützte Klemmverbindung.

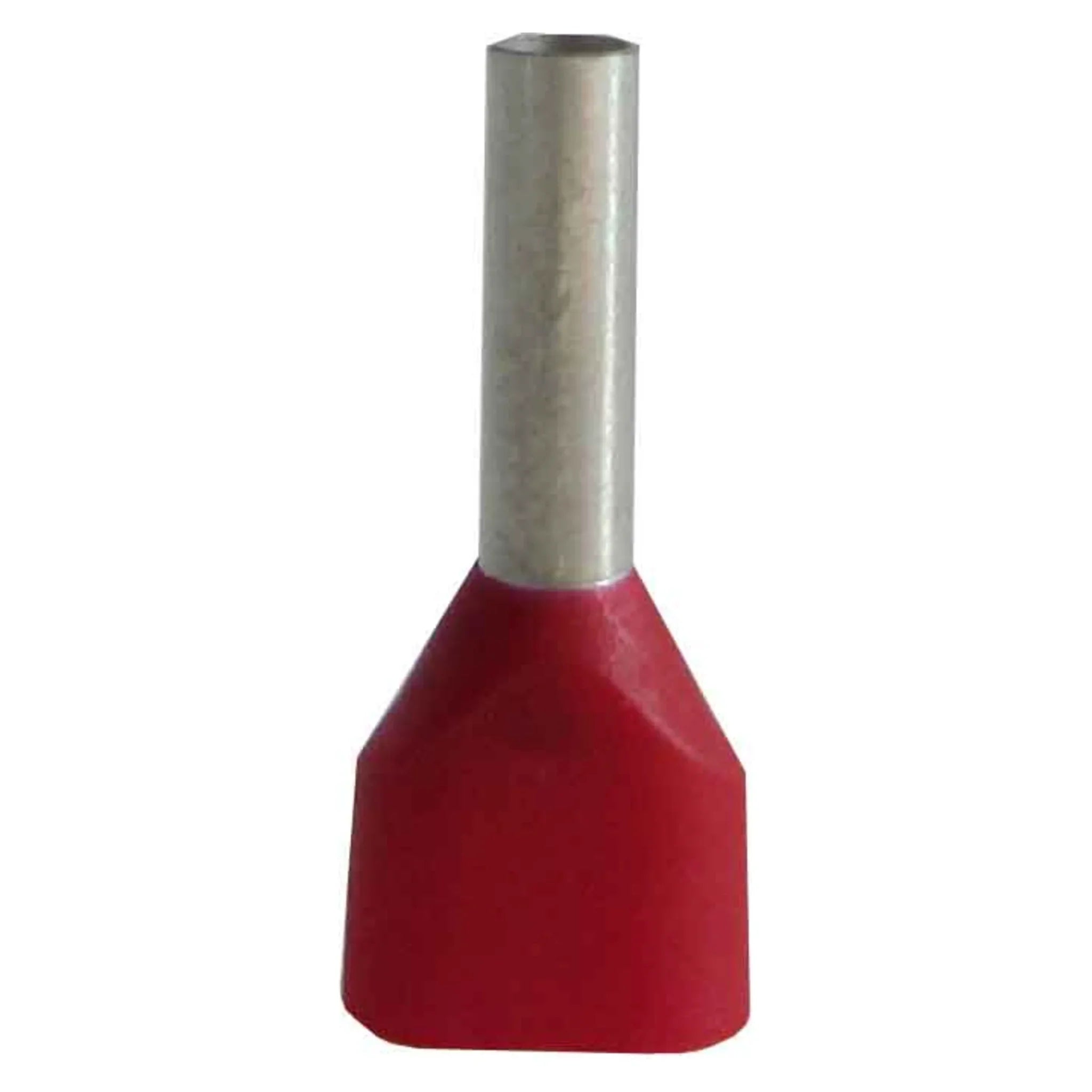

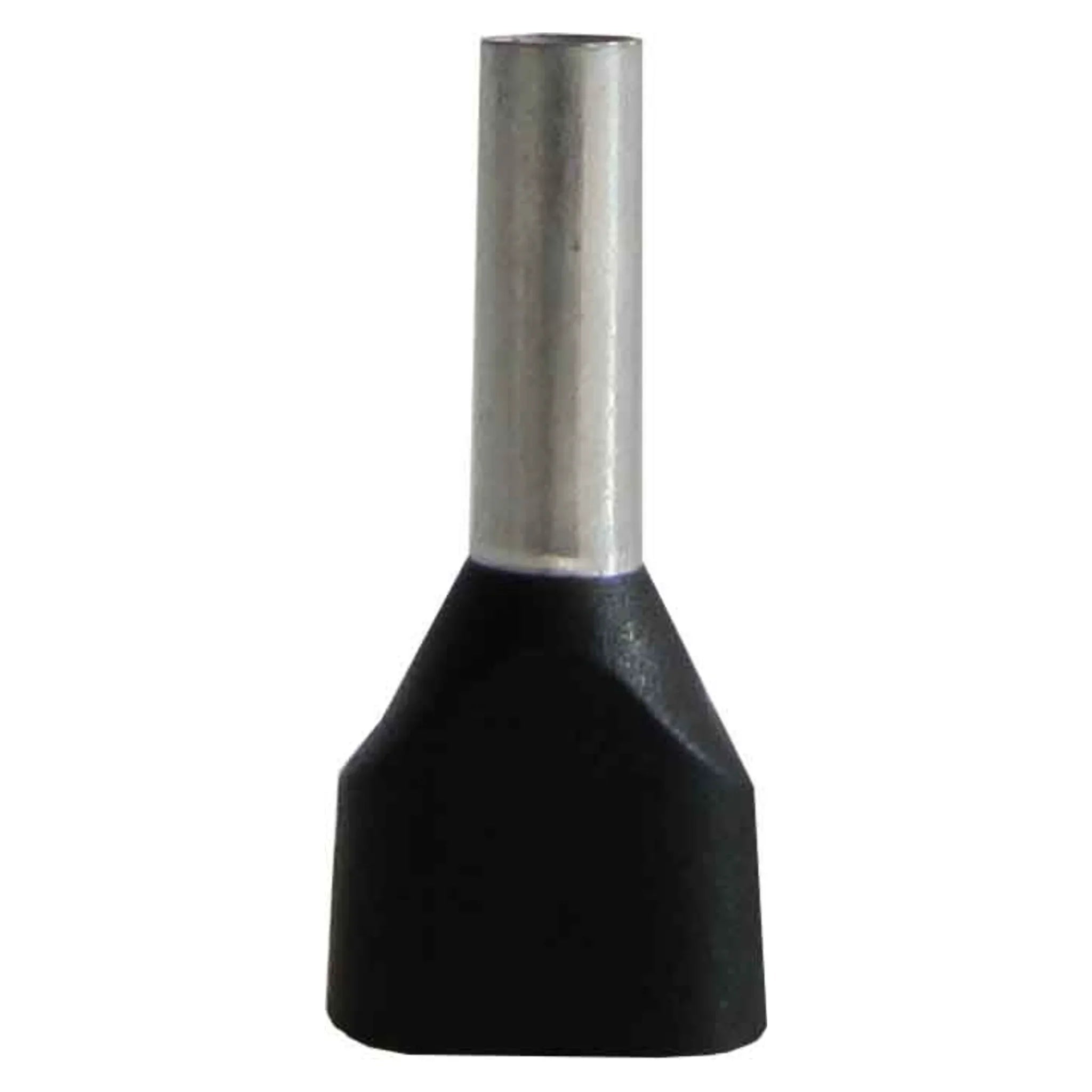

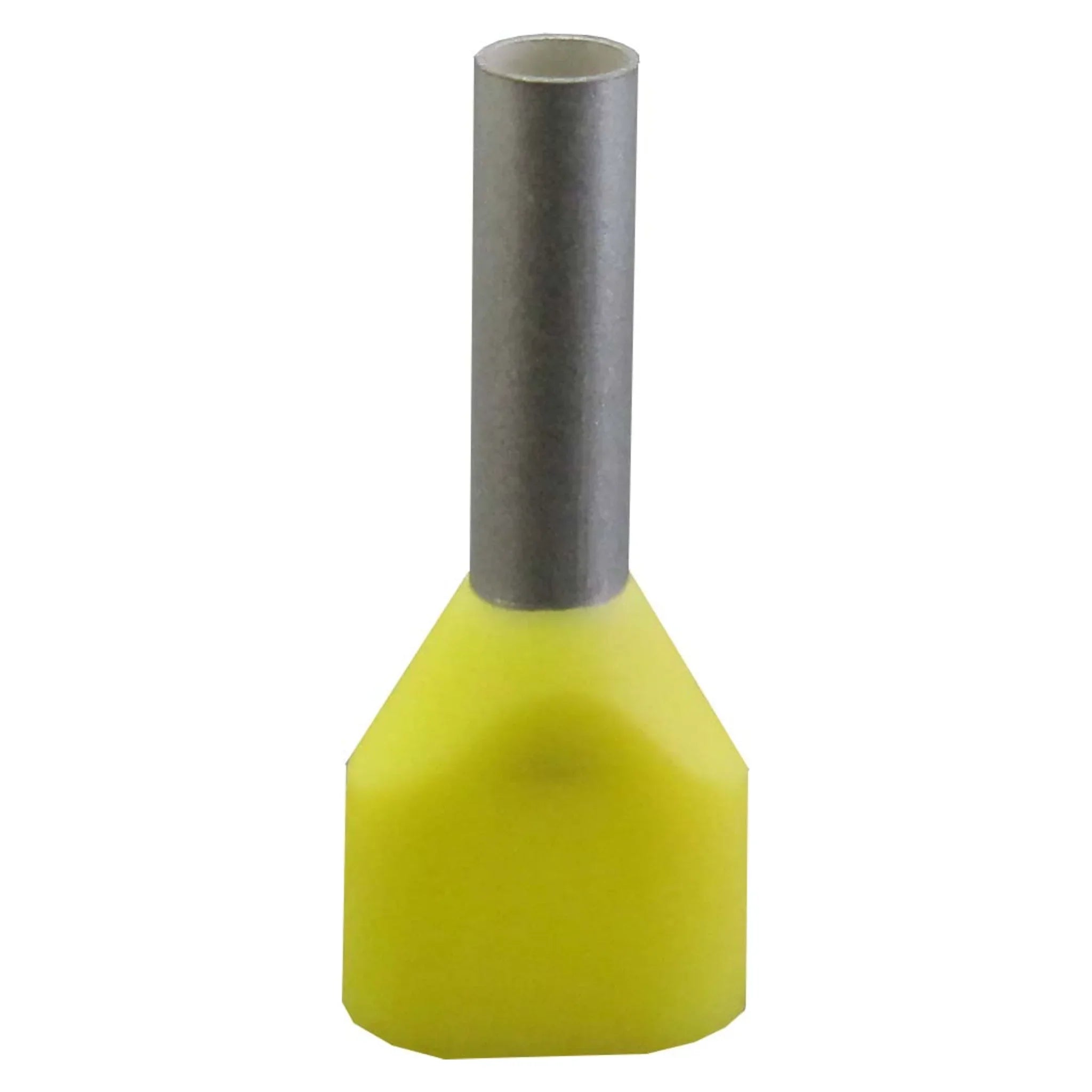

• Der Kragen ist je nach Querschnitt unterschiedlich eingefärbt und damit im Schaltschrank schnell zu identifizieren.
• Hülsenlängen von 8 bis 12 mm passen zu den gängigen Reihen- und Gerätklemmen.

Anwendung

Eingesetzt werden Zwillingshülsen in Schaltschränken und Verteilern, wenn eine Klemmstelle zwei Adern aufnehmen soll — etwa bei durchgeschleiften Versorgungen, Potenzialbrücken oder doppelt aufgelegten Steuerleitungen. Wichtig für die Auswahl: Der angegebene Querschnitt gilt je Einzelader, die Hülse nimmt also zwei Adern dieses Querschnitts auf. Beide Adern werden gleich lang abisoliert, gemeinsam bis zum Anschlag eingeführt und in einem Zug verpresst; nur so entsteht ein gleichmäßiger Presskörper. Prüfen Sie vor dem Verpressen, ob beide Adern getrennt durch die Einführtrichter geführt sind und keine Einzeldrähte außen liegen. Kontrollieren Sie außerdem, ob die Klemme den Gesamtquerschnitt aufnehmen darf — die Klemmstelle muss für beide Adern zugelassen sein. Zum Verpressen gehört eine Crimpzange mit passendem Gesenk für Aderendhülsen.

Lieferumfang

Geliefert je nach Variante als abgezählte Einheit oder im Beutel; die Stückzahl je Verpackungseinheit richtet sich nach der gewählten Variante und steht in den Varianten-Details.

• Bauform = Zwillings-Aderendhülse
• Nennquerschnitt = 0,5 mm²
• Hülsenlänge = 12 mm
• Isoliert = ja
• Werkstoff = Kupfer
• Oberflächenschutz = verzinnt
• Für kurzschlussfeste Leitungen = nein
• Mit Kennzeichnungsfahne = nein
• Bandware = nein
