Heute lernen wir etwas über Verbindungsklemmen👍
Auf einen Blick: Verbindungsklemmen ermöglichen die sichere und normkonforme Verbindung von Leitern in der Elektroinstallation. Von klassischen Lüsterklemmen über moderne Federkraftklemmen (WAGO) bis hin zu Schraubklemmen - für jeden Anwendungsfall gibt es die passende Lösung. Verfügbar für Kabelquerschnitte von 0,5 mm² bis 35 mm² nach DIN EN 60998. Führende Marken: WAGO, ABB, HellermannTyton. 24h-Versand und Fachberatung bei Kabelkaufhaus.
Was sind Verbindungsklemmen und wofür werden sie verwendet?
Definition und Einsatzgebiete in der Elektroinstallation
Verbindungsklemmen sind elektrische Verbindungselemente, die eine lösbare oder dauerhafte Verbindung zwischen zwei oder mehreren Leitern herstellen. Anders als Löten oder Crimpen ermöglichen Klemmen eine werkzeuglose oder werkzeugarme Montage und spätere Änderungen der Installation. Sie kommen überall dort zum Einsatz, wo Leitungen miteinander verbunden, abgezweigt oder verlängert werden müssen.
Die wichtigsten Einsatzgebiete umfassen Verteilerdosen in Wand und Decke, Schaltschränke und Verteilerschränke, Beleuchtungsinstallationen, Anschlussdosen von Elektrogeräten sowie temporäre Verbindungen bei Wartungsarbeiten. Während früher fast ausschließlich Schraubklemmen verwendet wurden, haben sich heute Federkraftklemmen als Standard etabliert, da sie sicherer, schneller und wartungsfreundlicher sind.
Unterschied zu Lüsterklemmen und Anschlussklemmen
Die Begriffe werden oft synonym verwendet, bezeichnen aber unterschiedliche Bauarten. Lüsterklemmen sind die klassischen Schraubklemmen mit Messingkontakten in einem Kunststoffgehäuse - sie gehören zur Familie der Verbindungsklemmen. Steckklemmen wie die bekannten WAGO-Klemmen nutzen Federkraft statt Schrauben für die Kontaktierung.
Anschlussklemmen hingegen dienen primär der Verbindung zwischen festen Installationen und Geräten, beispielsweise in Schaltschränken oder an Motoren. Sie sind meist für höhere Ströme und dauerhaften Betrieb ausgelegt, während Verbindungsklemmen auch für temporäre Verbindungen geeignet sind.
Arten von Verbindungsklemmen im Überblick

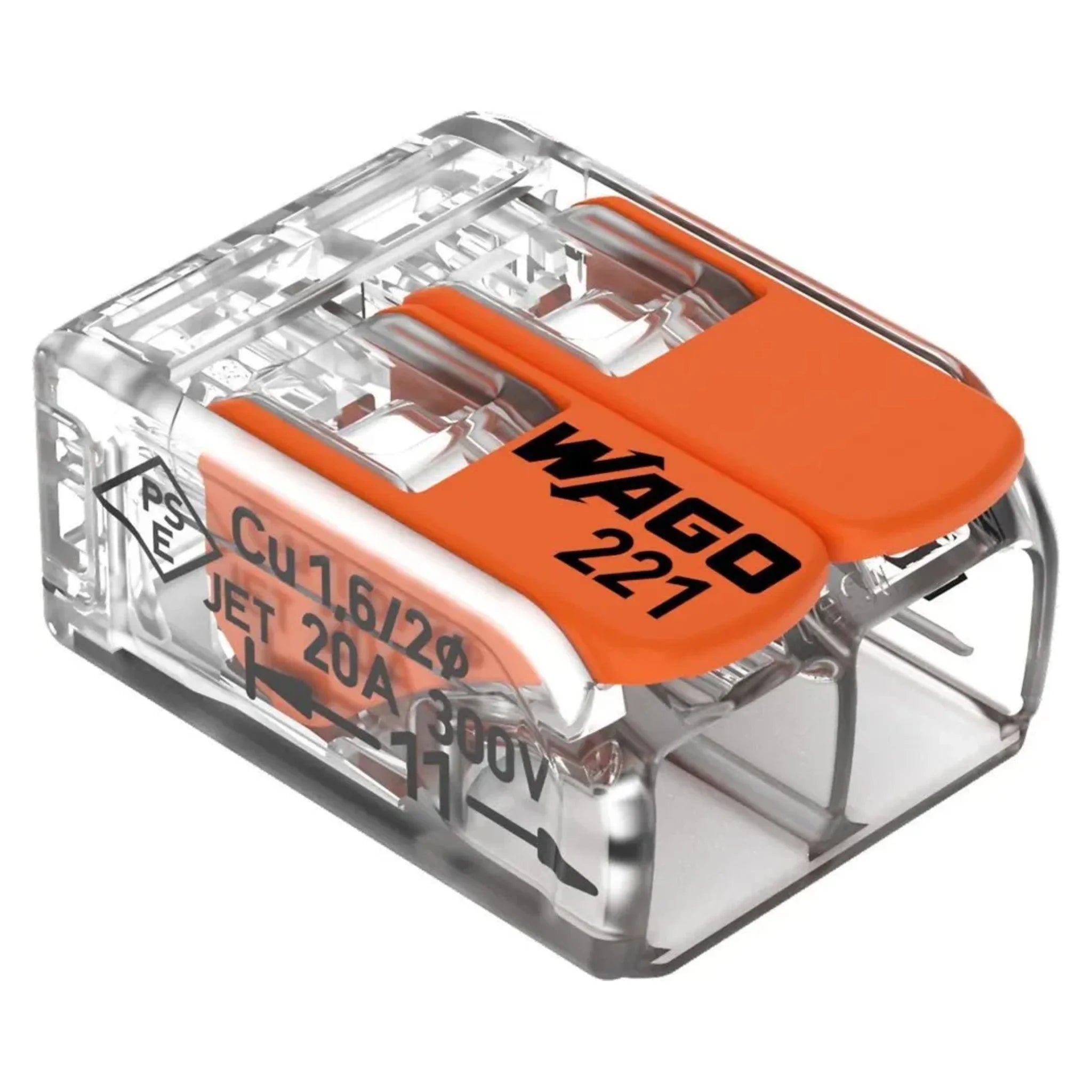

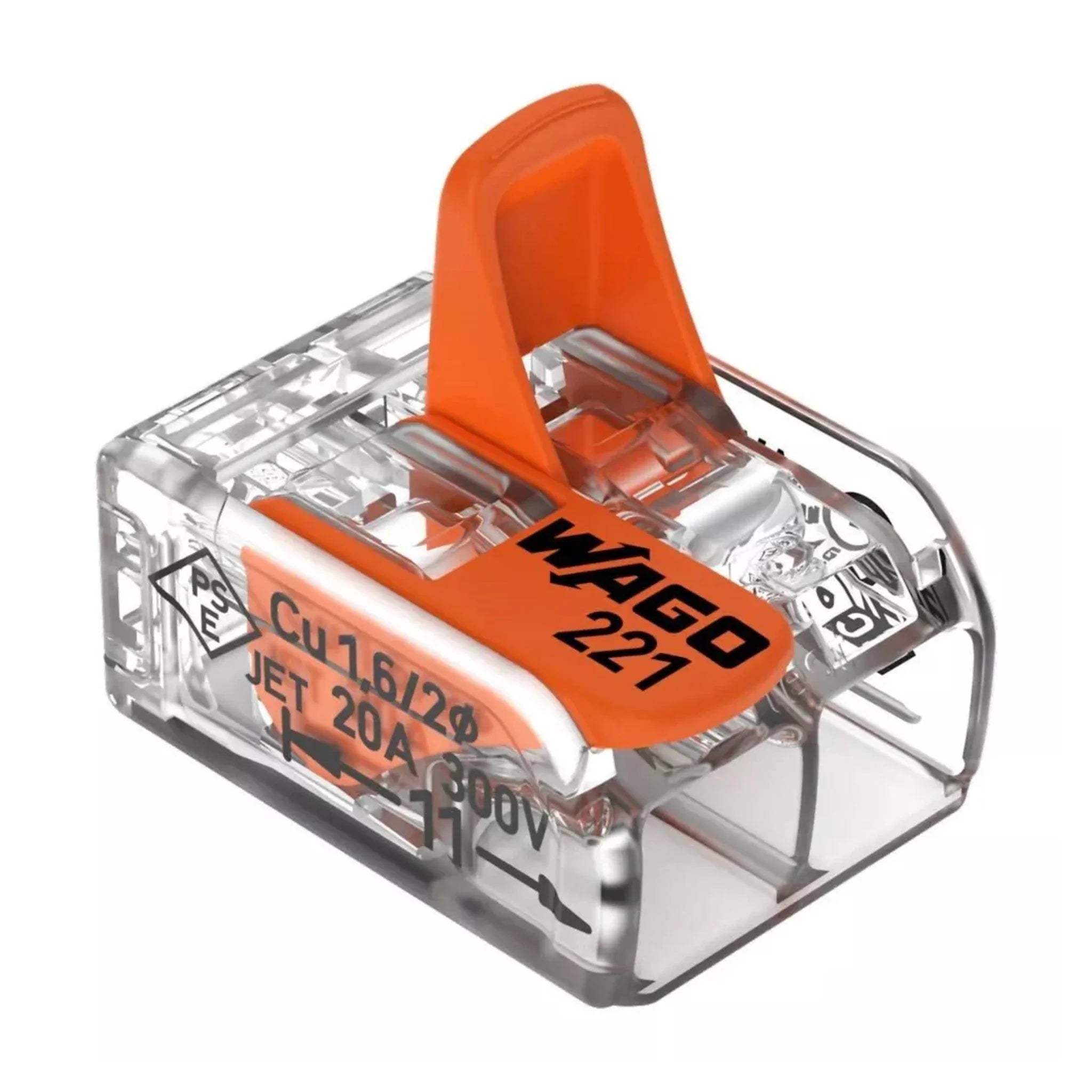

Wago-Klemmen (Federkraftklemmen) - Vorteile und Anwendung
WAGO-Klemmen haben die Elektroinstallation revolutioniert. Das Prinzip der Federkraftkontaktierung sorgt für konstant hohe Klemmkraft, unabhängig von Temperaturschwankungen oder Vibrationen. Die transparenten Gehäuse ermöglichen die visuelle Prüfung der Leitereinführung, während die werkzeuglose Montage Zeit spart und Fehlerquellen reduziert.
Die Serie 221 eignet sich perfekt für Installationsdosen mit 2, 3 oder 5 Leitern bei Querschnitten bis 4 mm². Für höhere Anforderungen bietet WAGO die Serie 222 mit Hebelauslösung - ideal wenn häufige Änderungen anstehen. Bei der praktischen Anwendung erreichen Sie mit WAGO-Klemmen eine Montagegeschwindigkeit von 60-80% schneller als mit klassischen Schraubklemmen. Wichtig: Bei Aluminium-Leitern sind spezielle WAGO-Klemmen erforderlich, da Standard-Klemmen nur für Kupferleiter zugelassen sind.
Klassische Lüsterklemmen - Wann noch sinnvoll?
Trotz des Erfolgs der Federkraftklemmen haben klassische Lüsterklemmen ihre Berechtigung behalten. Sie punkten bei hohen Strombelastungen - eine 16 mm² Lüsterklemme verträgt dauerhaft 57 Ampere und kostet nur etwa 0,15€ pro Verbindung. Zudem benötigen sie 40% weniger Platz in engen Verteilerdosen als vergleichbare WAGO-Klemmen.
Lüsterklemmen sind erste Wahl bei Festinstallationen ohne häufige Änderungen, Anwendungen mit hohen Strömen über 32A sowie kostensensitiven Projekten mit über 100 Verbindungen. In Schaltschränken mit Fundamenterder-Anschlüssen oder bei Starkstrom-Verteilungen über 25A sind sie oft die einzig praktikable Lösung. Die Montage erfordert allerdings mehr Zeit und Sorgfalt - die Schrauben müssen gleichmäßig und mit dem richtigen Drehmoment von 0,8-1,2 Nm angezogen werden, um Kontaktprobleme zu vermeiden.
WAGO 221-413: ca. 85€ Material + 2h Arbeitszeit
Lüsterklemmen 12A: ca. 15€ Material + 4h Arbeitszeit
Bei einem Stundensatz von 65€ amortisiert sich WAGO ab der 4. Stunde Montage.
Steckklemmen vs. Schraubklemmen - Der große Vergleich
Steckklemmen (WAGO, Phoenix Contact) bieten klare Vorteile bei der Montagegeschwindigkeit und Sicherheit. Falsche Montage ist praktisch ausgeschlossen, da der Leiter entweder korrekt eingesteckt ist oder die Klemme nicht schließt. Tests zeigen eine Fehlerrate von unter 1% bei Steckklemmen gegenüber 8-12% bei Schraubklemmen durch falsches Anzugsdrehmoment.
Der größte Vorteil von Schraubklemmen liegt in der universellen Kompatibilität - sie funktionieren mit allen Leiterarten und -zuständen, auch mit leicht beschädigten oder ungleichmäßig abisolierten Drähten. Steckklemmen erfordern präzise abisolierte, unbeschädigte Leiter mit exakter Länge von 10-12mm. Kostenseitig liegen klassische Schraubklemmen um Faktor 4-6 günstiger, bei professioneller Installation amortisiert sich der Mehrpreis der Steckklemmen jedoch bereits ab 20 Verbindungen durch die Zeitersparnis.
Sind Wago-Klemmen nach VDE erlaubt? Normen und Vorschriften
VDE 0100-520 und DIN EN 60998 - Was Elektrofachkräfte wissen müssen
WAGO-Klemmen sind nach VDE 0100-520 grundsätzlich erlaubt und entsprechen der DIN EN 60998 für Verbindungen in elektrischen Installationen. Die Norm definiert klare Anforderungen an mechanische Festigkeit, elektrische Eigenschaften und Dauerhaftigkeit von Verbindungsklemmen. Konkret müssen Verbindungsklemmen 25 Öffnungs- und Schließzyklen ohne Verschlechterung der elektrischen Eigenschaften überstehen.
Entscheidend ist jedoch die normkonforme Anwendung. WAGO-Klemmen dürfen in allen zugänglichen Bereichen eingesetzt werden, wo Wartung und Prüfung möglich sind. Dazu gehören Verteilerdosen, Schaltschränke und Anschlussdosen. In nicht zugänglichen Bereichen wie eingegossenen Fundamenten oder hinter fest verbauten Wänden sind dagegen unlösbare Verbindungen (Löten, Crimpen) oder spezielle Klemmen mit IP68-Schutz nach VDE 0100-520 erforderlich.
Zulässige Anwendungsbereiche und Einschränkungen
WAGO-Klemmen sind für Nennspannungen bis 1000V AC und 1500V DC zugelassen. Die Temperaturbeständigkeit liegt bei -60°C bis +85°C, womit sie für fast alle Inneninstallationen geeignet sind. Bei Außenanwendungen ist auf die IP-Schutzart der Gehäuse zu achten - Standard-WAGO-Klemmen sind nur IP20 und benötigen entsprechende Schutzgehäuse mit mindestens IP54.
Besondere Vorsicht gilt bei Anwendungen mit hohen Schalthäufigkeiten über 10.000 Zyklen oder mechanischen Vibrationen über 2g. Hier können klassische Schraubklemmen mit Federscheiben stabiler sein. Ebenso sind WAGO-Klemmen nicht für alle Leitermaterialien zugelassen - Aluminiumleiter erfordern spezielle AL-Klemmen mit angepasster Federcharakteristik, da Aluminium unter Druck "fließt" und die Klemmkraft nachlässt.
• Nicht in EMV-kritischen Umgebungen ohne Schirmung
• Nicht bei Temperaturen über 85°C (z.B. Saunasteuerungen)
• Nicht bei mechanischen Vibrationen über 2g (Maschinenbau)
• Nicht für Aluminiumleiter ohne AL-Spezifikation
• Nicht in korrosiver Atmosphäre ohne entsprechende Gehäuse
Richtige Auswahl: Welche Verbindungsklemme für welchen Zweck?
Kabelquerschnitt und Strombelastung richtig dimensionieren
Die Auswahl beginnt mit dem größten vorhandenen Kabelquerschnitt. Eine 2,5 mm² Leitung benötigt Klemmen für mindestens 2,5 mm², besser 4 mm² für Reserven. Bei gemischten Querschnitten bestimmt der größte den Klemmentyp. Wichtig: Die Strombelastung der Klemme muss mindestens der Sicherungsabschaltung entsprechen - bei 16A-Absicherung sollten die Klemmen 20A vertragen.
Für Standardinstallationen mit NYM-Leitungen bis 2,5 mm² sind WAGO 221-Klemmen optimal. Bei Mischung aus 1,5 mm² und 2,5 mm² Leitungen wählen Sie 4 mm² Klemmen für Kompatibilität. Starkstromanwendungen mit 16 mm² Leitungen erfordern große Schraubklemmen oder spezielle WAGO-Industrieklemmen der Serie 2001.
Ein häufiger Fehler ist die Unterschätzung der thermischen Belastung. In dicht gepackten Verteilerdosen oder bei hohen Umgebungstemperaturen sinkt die zulässige Strombelastung um bis zu 40%. Eine 32A-WAGO-Klemme verträgt bei 50°C Umgebungstemperatur nur noch 19A dauerhaft. Planen Sie hier 30% Sicherheitsreserve ein oder wählen Sie größere Klemmen.
• 1,5mm² NYM (10A) → WAGO 221-412 (2-Leiter) oder 221-413 (3-Leiter)
• 2,5mm² NYM (16A) → WAGO 221-415 (5-Leiter) oder Lüsterklemme 12A
• 4mm² NYM (25A) → Lüsterklemme 25A oder WAGO 2001-1204
• 6mm² NYY (32A) → Lüsterklemme 35A, nur Schraubklemmen verwenden
• 10mm² und größer → Ausschließlich Schraubklemmen, Anzugsmoment beachten
Schaltschrank vs. Abzweigdose vs. nicht zugängliche Bereiche
In Schaltschränken dominieren Reihenklemmen auf DIN-Schienen, da sie höchste Zuverlässigkeit bei minimalem Platzbedarf von nur 5-6mm Breite pro Pol bieten. Phoenix Contact PTI-Serie und WAGO TopJOB S bieten hier komplette Systeme mit verschiedenen Querschnitten 0,5-35mm² und Funktionen (Trenn-, Sicherungs-, PE-Klemmen). Potentialbrücken ermöglichen die einfache Parallelschaltung von bis zu 50 Klemmen.
Für Abzweigdosen und Installationsdosen sind WAGO-Steckklemmen erste Wahl. Sie sparen 70% Montagezeit gegenüber Schraubklemmen und ermöglichen einfache Erweiterungen ohne Demontage. Die transparenten Gehäuse erleichtern die Fehlersuche und VDE-Prüfung erheblich - ein defekter Leiter ist sofort sichtbar.
In nicht zugänglichen Bereichen wie Fundamenten oder Estrich sind nur unlösbare Verbindungen nach VDE 0276-1000 zulässig. Hier kommen Kabelschuhe mit Crimpverbindung und Schrumpfmuffe oder Lötstellen zum Einsatz. Alternativ sind spezielle, dauerhaft gas- und wasserdichte Klemmen mit IP68 und Gelfüllung erlaubt - diese kosten jedoch 10-15€ pro Verbindung.
Starkstrom und Fundamenterder - Spezialanwendungen
Bei 400V-Drehstromanwendungen gelten besondere Regeln nach VDE 0100-520. Hier sind ausschließlich Klemmen mit erhöhter Isolationsfestigkeit ab Überspannungskategorie III erlaubt. WAGO bietet spezielle 5-Leiter-Klemmen Serie 2273 für L1, L2, L3, N und PE mit 6mm Kriechstrecke. Der Schutzleiter PE muss immer über separate grün-gelbe PE-Klemmen oder spezielle Erdungsklemmen geführt werden - niemals über Standard-Verbindungsklemmen.
Für Fundamenterder und Potentialausgleich nach DIN 18014 sind besondere Anforderungen zu beachten. Hier kommen ausschließlich Schraubklemmen aus korrosionsbeständigem Material zum Einsatz - meist Edelstahl V4A oder Messing mit Verzinnung. Die Verbindung muss dauerhaft gasdicht bei Erdfeuchte und mechanischen Belastungen bis 400N sein, weshalb Standard-WAGO-Klemmen hier nicht zugelassen sind. Typische Lösung: ABB Erdungsklemme EK-Serie für 16-95mm² Querschnitte.
Bei Erdkabeln in Außenanlagen verwenden Sie ausschließlich Erdkabelmuffen oder Gießharz-Garnituren. Diese bieten den erforderlichen Feuchtigkeitsschutz IP68 und mechanischen Schutz gegen Bodendruck, den normale Verbindungsklemmen nicht leisten können. Kosten: 45-120€ pro Muffe je nach Kabelquerschnitt.
Häufige Anwenderfehler und wie Sie diese vermeiden
Typische Installationsprobleme bei Verbindungsklemmen
Der häufigste Fehler ist unzureichendes Abisolieren der Leiter. Bei WAGO-Klemmen muss die Abisolierlänge exakt 10-12mm betragen - 2mm Toleranz führen bereits zu Kontaktproblemen. Zu kurz abisolierte Leiter (unter 8mm) haben keinen sicheren Kontakt zur Feder, zu lang abisolierte (über 14mm) ragen aus der Klemme und können Kurzschlüsse verursachen. Verwenden Sie daher immer eine Abisolierzange mit Längenanschlag - Investition 35€, Zeitersparnis 60%.
Bei Lüsterklemmen wird oft das Anzugsdrehmoment missachtet. Zu festes Anziehen (über 1,5 Nm) beschädigt die Kupferseele und kann Drahtbruch verursachen, zu lockere Schrauben (unter 0,6 Nm) führen zu Übergangswiderstand von über 1mΩ und damit zu Erwärmung über 40°C. Die meisten Hersteller geben ein Anzugsmoment von 0,8-1,2 Nm vor - verwenden Sie einen Drehmomentschraubendreher oder elektronische Akkuschrauber mit Drehmomentbegrenzung.
Ein weiterer kritischer Punkt ist die Verwechslung von massiven und feindrahtigen Leitern. Standard-WAGO-Klemmen sind nur für massive Leiter (NYM, NYY) ausgelegt. Feindrähtige Leiter wie H05V-K oder H07V-K benötigen Aderendhülsen oder spezielle Klemmen für flexible Leiter (WAGO 221 mit CAGE CLAMP). Das direkte Verpressen feindrahtiger Leiter ohne Aderendhülsen führt zu Kontaktwiderstand über 5mΩ und ist nicht normkonform nach VDE 0100-520.
| Fehler | Auswirkung | Vermeidung |
|---|---|---|
| Falsche Abisolierlänge | Lockerer Kontakt, Lichtbogenbildung | Abisolierzange mit 10-12mm Anschlag |
| Zu festes/lockeres Schrauben | Drahtbruch oder Erwärmung | Drehmomentschraubendreher 0,8-1,2 Nm |
| Feindraht ohne Aderendhülse | Hoher Übergangswiderstand | Aderendhülsen oder spezielle Klemmen |
| PE über normale Klemmen | VDE-Verstoß, Gefährdung | Separate PE-Klemmen verwenden |
Verbindungsklemmen bei Kabelkaufhaus - Markenqualität und Fachberatung
Bei Kabelkaufhaus erhalten Sie Verbindungsklemmen aller führenden Hersteller für jeden Anwendungsfall. Von klassischen Lüsterklemmen (ab 0,12€ pro Stück) bis zu modernsten WAGO-Federkraftklemmen (ab 0,85€) - wir beraten Sie bei der optimalen Auswahl für Ihr Projekt. Unsere Fachberater sind ausgebildete Elektrofachkräfte und kennen die aktuellen VDE-Bestimmungen sowie praktische Dimensionierungsregeln aus 15 Jahren Installationserfahrung.
Besonders praktisch: Verbindungsklemmen erhalten Sie bei uns auch in projektspezifischen Mengen. Statt 100er-Packungen können Sie genau die benötigte Anzahl bestellen - das spart Lagerkosten und reduziert den Verschnitt um bis zu 40%. Bei Großprojekten ab 500 Klemmen bieten wir Staffelpreise mit bis zu 25% Rabatt. Alle Klemmen werden von uns auf Vollständigkeit und Transportschäden geprüft, bevor sie versendet werden.
Warum Kabelkaufhaus für Verbindungsklemmen?
Unsere Stärken liegen in der Kombination aus Markenvielfalt, Fachberatung und schneller Lieferung. Wir führen nicht nur WAGO (über 200 Artikel), sondern auch ABB, Phoenix Contact, HellermannTyton und Weidmüller - das ermöglicht objektive Beratung statt Verkauf einer einzelnen Marke. Unser 24h-Express-Versand ist besonders bei Notfällen in der Elektroinstallation wertvoll - bestellt bis 16 Uhr, geliefert am nächsten Werktag.
Die Verknüpfung mit unserem kompletten Kabel- und Leitungssortiment sowie Installationswerkzeugen macht uns zum Komplettanbieter für Ihre Elektroinstallation. Von der NYM-Leitung über die passende Verbindungsklemme bis zum Isolierband - alles aus einer Hand mit einheitlichen Lieferkonditionen und nur einmal Versandkosten.
Bei komplexen Anwendungen bieten wir kostenlose Projektberatung: Sie schicken uns Ihren Schaltplan, wir erstellen eine komplette Stückliste mit optimalen Klemmentypen, Querschnitten und Mengen. Service-Hotline: 0800-KABEL-24, täglich 7-22 Uhr oder Live-Chat für sofortige technische Unterstützung.
Häufige Fragen zu Verbindungsklemmen
Ja, WAGO-Klemmen sind nach VDE 0100-520 und DIN EN 60998 vollständig zugelassen. Sie dürfen in allen zugänglichen Bereichen wie Verteilerdosen, Schaltschränken und Anschlussdosen verwendet werden, wo Wartung und Prüfung möglich sind. In nicht zugänglichen Bereichen wie eingegossenen Fundamenten oder Estrich sind unlösbare Verbindungen (Löten, Crimpen) oder spezielle IP68-Dauerklemmen erforderlich. Die Norm verlangt außerdem, dass lösbare Klemmen nur dort eingesetzt werden, wo sie für Elektrofachkräfte erreichbar bleiben.
WAGO-Klemmen bieten deutliche Vorteile bei Montagezeit (70% schneller), Sicherheit (Fehlerrate unter 1% statt 8-12%) und Wartungsfreundlichkeit durch transparente Gehäuse. Sie sind ideal für häufige Änderungen und gemischte Leitungsquerschnitte. Lüsterklemmen punkten bei hohen Strömen über 32A, niedrigeren Kosten (Faktor 4-6 günstiger) und Platzersparnis in engen Dosen. Bei Festinstallationen ohne geplante Änderungen und Kostendruck sind Lüsterklemmen oft wirtschaftlicher, bei serviceintensiven Anlagen lohnen sich WAGO-Klemmen durch die Zeitersparnis.
Leiter exakt 10-12mm abisolieren (Abisolierzange mit Anschlag verwenden), gerade abschneiden ohne ausgefranste Enden oder Grate. Bei massiven Leitern (NYM, NYY) direkt einstecken bis zum Anschlag - Widerstand spürbar überwinden. Bei feindrahtigen Leitern (H05V-K, H07V-K) immer Aderendhülsen verwenden oder spezielle WAGO-Klemmen für flexible Leiter. Häufigste Fehler: falsche Abisolierlänge (über 50% aller Probleme), beschädigte Leiterenden durch stumpfe Werkzeuge, Verwendung falscher Klemmen für feindrähtige Leiter ohne Aderendhülsen.
Für 400V-Drehstromanwendungen bis 32A eignen sich WAGO-Serie 2273 (5-Leiter) oder Serie 221-415 für einzelne Phasen. Maximale Nennspannung beträgt 1000V AC bei entsprechender Isolationsfestigkeit. Der Schutzleiter PE muss immer über separate grün-gelbe PE-Klemmen geführt werden - niemals über Standard-Verbindungsklemmen. Bei Strömen über 32A oder Kabeln über 6mm² sind klassische Schraubklemmen die bessere Wahl, da WAGO-Klemmen hier an ihre Grenzen stoßen. Besonders bei Motoranschlüssen mit Anlaufströmen über 100A sind nur Schraubklemmen zulässig.
